Οβάλ βεντούζες κενού ZP2
Ως κορυφαίος κατασκευαστής στην Κίνα, το εργοστάσιό μας προσφέρει προσαρμοσμένες οβάλ βεντούζες κενού ZP2 για λεπτά τεμάχια εργασίας σε περιορισμένους χώρους. Διαθέσιμη σε 12 προδιαγραφές (π.χ. 3,5×7 έως 8×30 mm), αυτή η λύση απευθείας από τον προμηθευτή εξασφαλίζει ομοιόμορφη πίεση και σταθερότητα πρόσφυσης. Με προαιρετικά buffer 6-50mm και αντιστατικά υλικά, είναι ιδανικό για PCB, μπαταρία και γραμμές συσκευασίας υψηλής ταχύτητας.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος

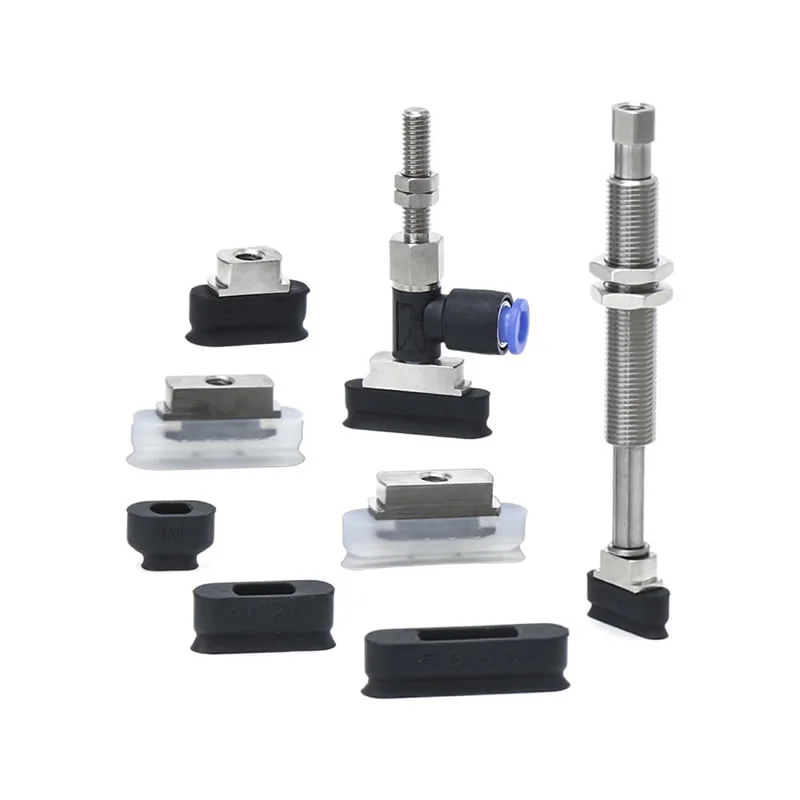

Οβάλ βεντούζες κενού ZP2

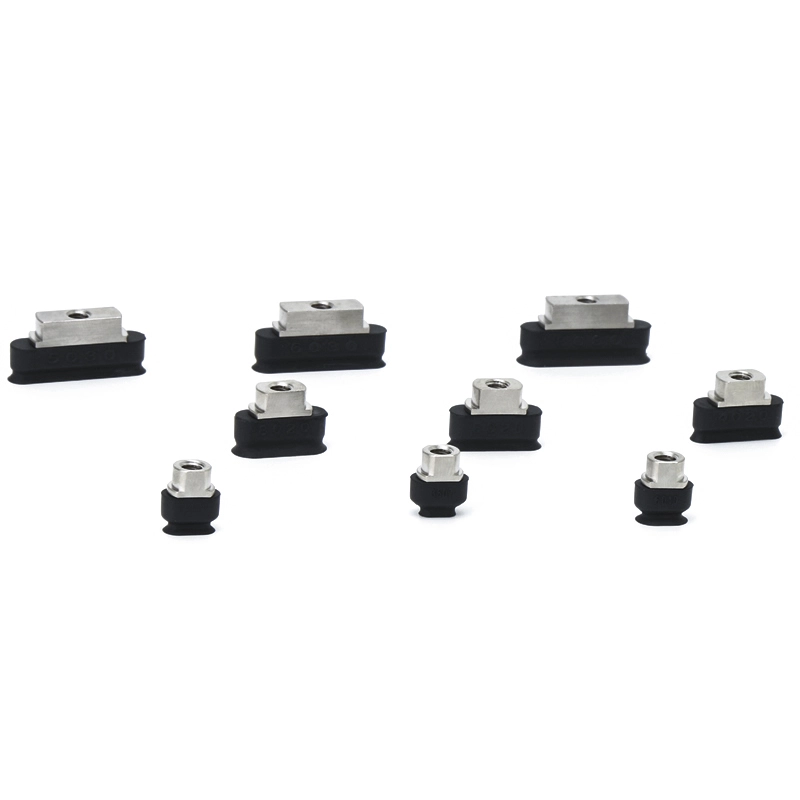

Μονάδα ωοειδούς μαξιλαριού κενού σειράς ZP2
Σειρά ZP2-T με προσαρμογέα Oval Vacuum Pad
Σειρά ZP2-T με Buffer Oval Pad Vacuum

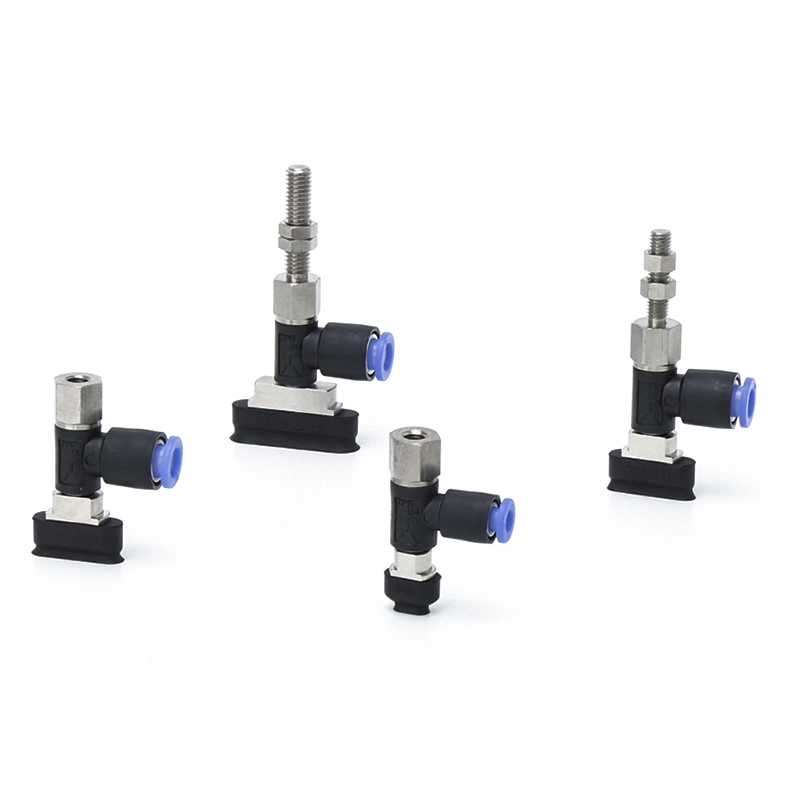

Σειρά ZP2-R με αντάπτορα Oval Vacuum Pad

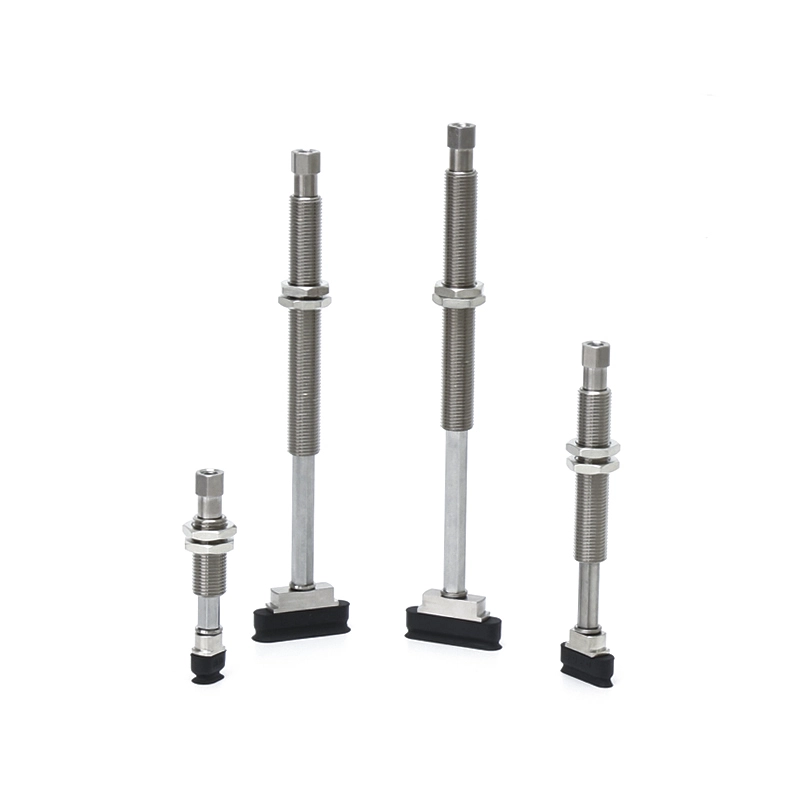

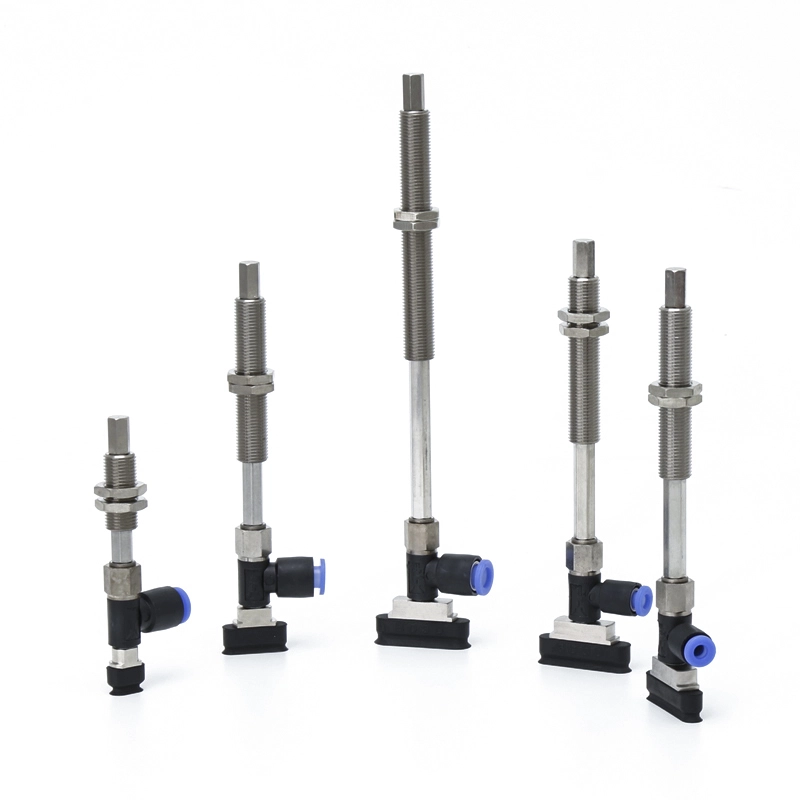

Σειρά ZP2-R με Buffer Oval Pad Vacuum
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Ως κορυφαίος κατασκευαστής στην Κίνα, το εργοστάσιό μας παρέχει εξατομικευμένες λύσεις βεντούζες κενού ZP2, προσαρμοσμένες στις αυστηρές απαιτήσεις των ηλεκτρονικών και αυτοκινητοβιομηχανιών. Είτε είστε προμηθευτής μεγάλου όγκου είτε τελικός χρήστης, η οβάλ σειρά ZP2 παρέχει την αξιοπιστία που απαιτείται για χειρισμό ακριβείας.
Βασικά Τεχνικά Χαρακτηριστικά και Προδιαγραφές
1. Εκτεταμένη γκάμα προδιαγραφών
Για να διασφαλίσουμε την τέλεια εφαρμογή για κάθε λεπτό τεμάχιο εργασίας, προσφέρουμε 12 τυπικές προδιαγραφές για τις οβάλ βεντούζες κενού ZP2:
Συμπαγή μεγέθη:3,5×7, 4×10, 5×10, 6×10 χιλιοστά.
Μεσαία μήκη:4×20, 5×20, 6×20, 8×20 χιλιοστά.
Εκτεταμένη προσέγγιση χρηστών:4×30, 5×30, 6×30, 8×30 χιλιοστά.
2. Υλική Αριστεία Ειδικής Βιομηχανίας
Χρησιμοποιούμε υλικά υψηλής ποιότητας για να ταιριάζουν με το περιβάλλον εργασίας σας:
Υψηλής ποιότητας σιλικόνη & NBR:Για εργασίες γενικής χρήσης και υψηλής θερμοκρασίας.
Αντιστατικά υλικά (ESD):Απαραίτητο για χειρισμό PCB και ημιαγωγών.
Αξεσουάρ από ανοξείδωτο χάλυβα:Εξειδικευμένες διαμορφώσεις βελτιστοποιημένες για τη βιομηχανία μπαταριών λιθίου.
Βασικά Πλεονεκτήματα & Χαρακτηριστικά
Βελτιστοποιημένο για περιορισμένους χώρους:Το στενό προφίλ των οβάλ βεντούζας κενού ZP2 επιτρέπει τη συλλογή υψηλής πυκνότητας σε γεμάτα PCB ή στενά προφίλ συσκευασίας όπου απλά δεν χωράνε κυκλικά κύπελλα.
Βελτιωμένη σταθερότητα λαβής:Η επιμήκης περιοχή αναρρόφησης παρέχει μεγαλύτερο «αποτύπωμα» σε λεπτά αντικείμενα όπως σωλήνες ή ταινίες στεγανοποίησης, μειώνοντας σημαντικά τον κίνδυνο κλίσης ή ολίσθησης του τεμαχίου εργασίας.
Ευέλικτη εγκατάσταση:Υποστηρίζει τόσο κάθετες όσο και πλευρικές εισόδους κενού. Κάθε κύπελλο μπορεί να συνδυαστεί με έναν προσαρμογέα ή ένα βραχίονα προστασίας (6mm–50mm) για να μετριάσει τις επιπτώσεις σε εύθραυστες επιφάνειες.
Απευθείας προμήθεια εργοστασίου:Το εργοστάσιό μας με έδρα την Κίνα διατηρεί μεγάλο όγκο προϊόντων σε απόθεμα, διασφαλίζοντας σύντομους χρόνους παράδοσης και ανταγωνιστικές τιμές για τις παγκόσμιες προμήθειες.
Τυπικά σενάρια εφαρμογής
Ηλεκτρονικά & Ημιαγωγοί:Συναρμολόγηση PCB, κατασκευή εύκαμπτης πλακέτας κυκλώματος και τοποθέτηση ηλεκτροδίων μπαταρίας.
Ανταλλακτικά αυτοκινήτων:Οι οβάλ βεντούζες κενού ZP2 χρησιμοποιούνται συχνά για το χειρισμό και τη συναρμολόγηση λωρίδων στεγανοποίησης, επιμήκων κομματιών επένδυσης και πλαστικών προφίλ.
Συσκευασία & Logistics:Επισήμανση υψηλής ταχύτητας, σφράγιση χαρτοκιβωτίων και διαλογή επιμήκων συσκευασιών.

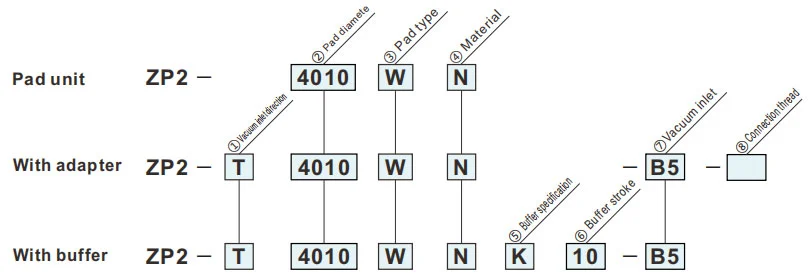

Πώς να παραγγείλετε
- Για τεμάχια εργασίας με περιορισμούς στην επιφάνεια προσρόφησης.
| ① Κατεύθυνση εισόδου κενού | ⑦Είσοδος κενού | ⑧Σπειρώμα σύνδεσης | ||
| T | Κατακόρυφος |
|
Β5 |
— |
|
Β50406 |
— | ||
| R | Πλευρικός |
|
0406 |
Β5 |
|
0406 |
Α5 |
||
|
0406 |
— | ||
| ②Μέγεθος μαξιλαριού | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Τύπος μαξιλαριού | |
| W | Ωοειδής |
| ⑦Είσοδος κενού | |
| Β5 | M5x0,8 (Γυναίκα) |
| 04 | ø4 Τοποθέτηση με ένα πάτημα |
| 06 | ø6 Τοποθέτηση με ένα πάτημα |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ⑤Προδιαγραφές buffer | |
| K | Μη περιστρεφόμενο |
| ⑥ Εγκεφαλικό επεισόδιο buffer | |
| 10 | 10 χιλιοστά |
| 20 | 20 mm |
| 30 | 30 χλστ |
| 40 | 40 χλστ |
| 50 | 50 χλστ |
| ⑧Σπειρώμα σύνδεσης | |
| Α5 | M5x0,8 (Άνδρας) |
| Β5 | M5x0,8 (Γυναίκα) |
Διαστάσεις (mm)
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
PP
Τύπος κύβου
| Μοντέλο | A | B | C | D | øE | Y | |||
|
② Μπλοκ Μέγεθος |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
|||||||
| ZP2 | 3507 | W |
N S U F GN Γ.Σ |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Μοντέλο για αναφορά: ZP2-4030WS
Διαστάσεις τοποθέτησης προσαρμογέα
Εφαρμόσιμο μαξιλαράκι: 3507W/4010W/5010W/6010W
Εφαρμόσιμο μαξιλαράκι: 4020W/5020W/6020W/8020W
Εφαρμόσιμο μαξιλαράκι: 4030W/5030W/6030W/8030W
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
