Η αναρρόφηση κενού είναι μια βασική λύση για "ευέλικτη λαβή" στον βιομηχανικό αυτοματισμό με τέσσερα βασικά πλεονεκτήματα: μη επιβλαβής σύλληψη, προσαρμοστικότητα σε τεμάχια πολλαπλών υλικών/ανώμαλα, καθαρή και περιβαλλοντική προστασία και ευέλικτη λειτουργία. Μπορεί να προσαρμοστεί σε διαφορετικά βιομηχανικά χαρακτηριστικά των τεμαχίων κατεργασίας (λεπτό/παχύ, ακρίβεια/τραχύ, υγιεινό/τυπικό).

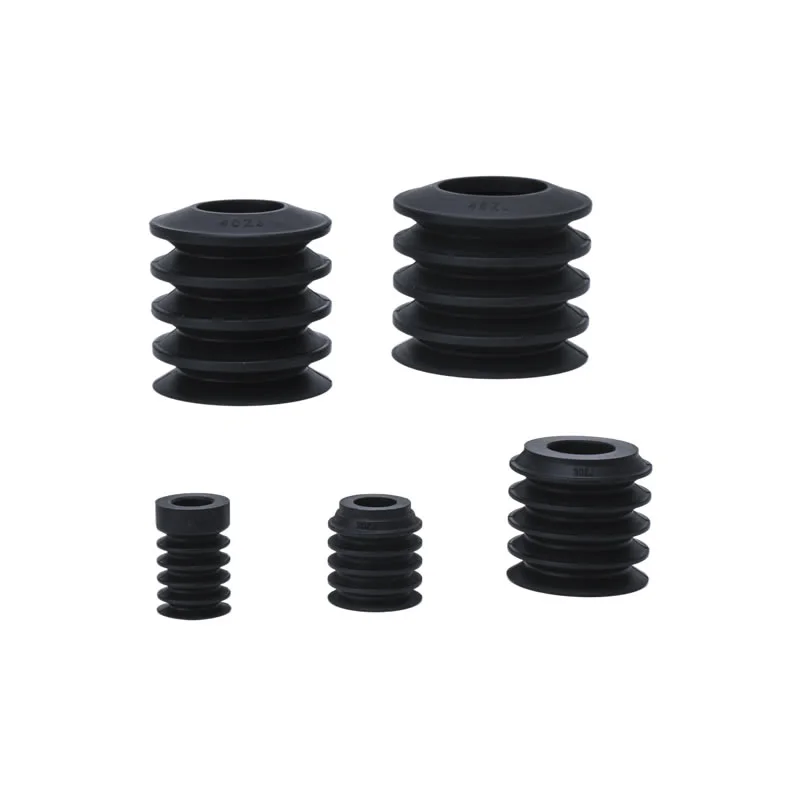

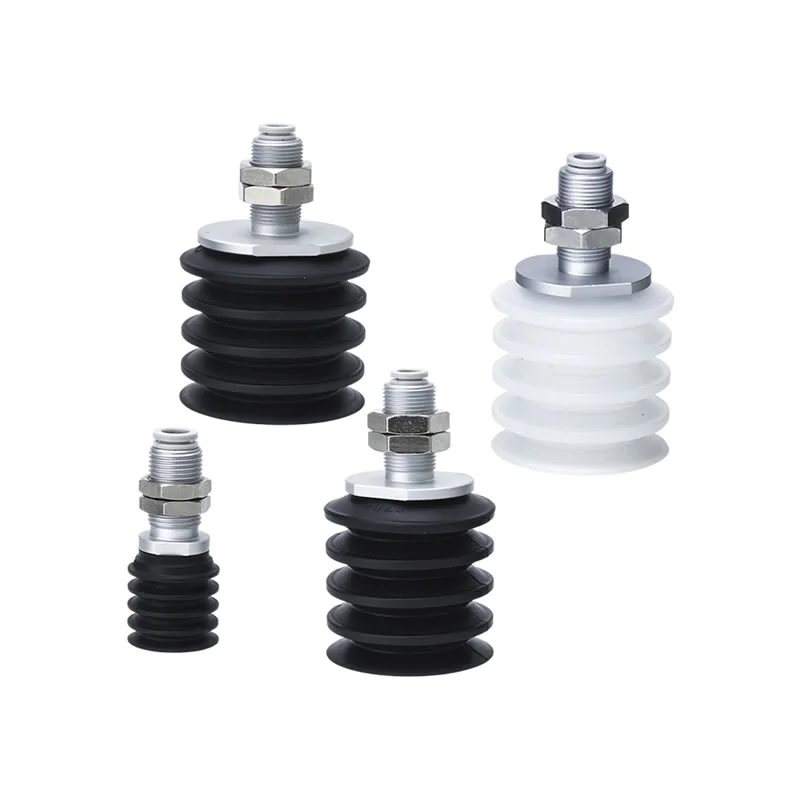

Φυσούνες βεντούζες κενού ZP2-ZJ
Οι βεντούζες κενού της Commaelec Factory's Bellows ZP2-ZJ παρέχουν μια λύση για εφαρμογές βιομηχανικού αυτοματισμού που συνδυάζει την οικονομική αποδοτικότητα με την αξιόπιστη απόδοση. Ο σχεδιασμός φυσούνας ακορντεόν (1,5 στρώμα για φ2–φ6, 4,5 στρώμα για φ15–φ46) προσαρμόζεται σε ανώμαλες και γωνιακές επιφάνειες, αντισταθμίζοντας τις αποκλίσεις θέσης και εξασφαλίζοντας σταθερή αναρρόφηση. Κατασκευασμένα με υλικά υψηλής ποιότητας και ώριμη τεχνολογία κενού, προσφέρουν ισχυρή πρόσφυση και υποστηρίζουν εξατομικευμένες λύσεις με σταθερή παροχή.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος

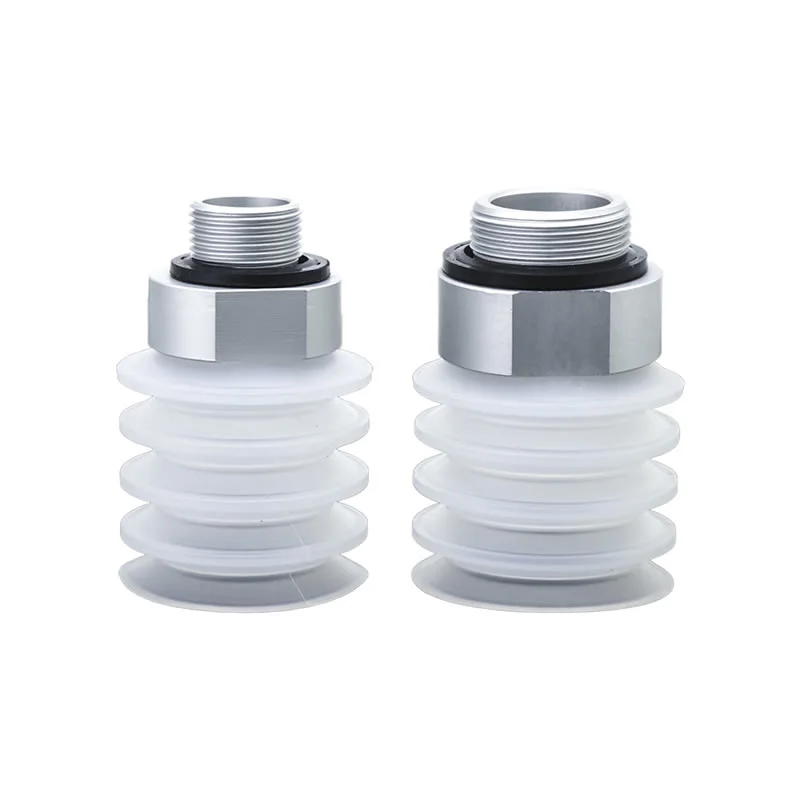

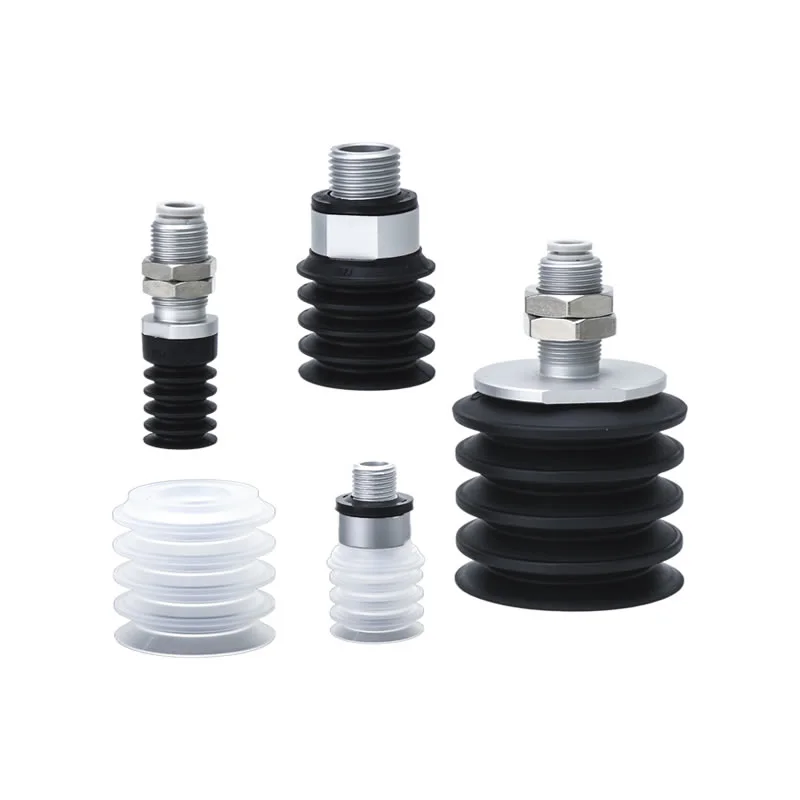

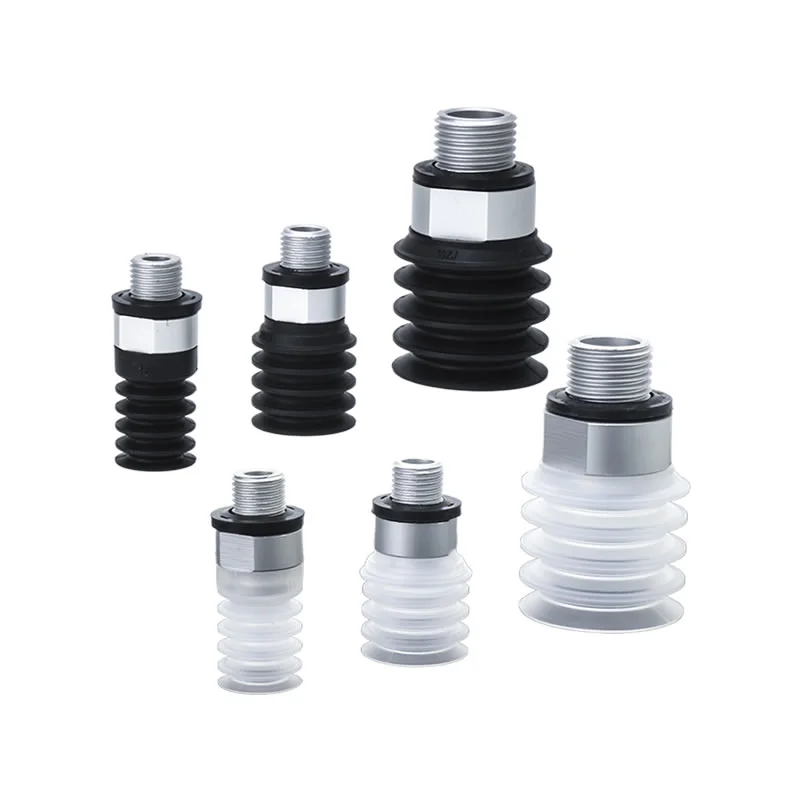

Φυσούνες βεντούζες κενού ZP2-ZJ
Μονάδα κενού φυσητήρων σειράς ZP2
Σειρά ZP2-T με μαξιλαράκι κενού προσαρμογέα
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Πλεονεκτήματα των βεντούζες κενού Bellows ZP2-ZJ
Χειρισμός υψηλής ταχύτητας
Σχεδιασμένο για γρήγορη απόκριση σε αυτοματοποιημένα συστήματα, εξασφαλίζοντας σταθερή αναρρόφηση κατά τη διάρκεια εργασιών pick-and-place σε υψηλό κύκλο.
Ανώτερη προσαρμοστικότητα
Η εύκαμπτη δομή φυσούνας προσαρμόζεται εύκολα σε ανώμαλες, καμπύλες ή κεκλιμένες επιφάνειες για αξιόπιστη στεγανοποίηση.
Συμπαγής / Εξοικονόμηση χώρου
Δεν χρειάζεται πρόσθετος χώρος αποθήκευσης, καθιστώντας το ιδανικό για συμπαγή εξοπλισμό και πυκνές διατάξεις.
Ποικιλία Υλικών
Διατίθεται σε NBR, σιλικόνη και προσαρμοσμένα υλικά για να ταιριάζουν σε διαφορετικές θερμοκρασίες και περιβάλλοντα εργασίας.
Επιλογές χωρίς σημάδια
Τα προαιρετικά υλικά χωρίς σήμανση βοηθούν στην προστασία ευαίσθητων επιφανειών όπως γυαλί ή ηλεκτρονικά εξαρτήματα.
Συχνές ερωτήσεις
Τι είναι το στυλ ZJ;
Οι βεντούζες κενού Bellows ZP2-ZJ διαθέτουν δομή ακορντεόν (φυσούνα) σχεδιασμένη για ευελιξία και σταθερότητα.
Διατίθεται σε σχέδια 1,5 στρώσεων (φ2–φ6) και 4,5 στρώσεων (φ15–φ46)
Προσαρμόζεται σε ανώμαλες, καμπύλες ή κεκλιμένες επιφάνειες
Αντισταθμίζει τις αποκλίσεις ύψους και γωνίας κατά το χειρισμό
Εξαλείφει την ανάγκη για πρόσθετο χώρο αποθήκευσης, ιδανικό για μικρές ρυθμίσεις αυτοματισμού
Τι υλικά είναι διαθέσιμα;
NBR: οικονομικά αποδοτικό και ανθεκτικό στη φθορά για γενική χρήση
Σιλικόνη: κατάλληλη για υψηλές θερμοκρασίες και καθαρά περιβάλλοντα
Προσαρμοσμένα υλικά: Η βεντούζα κενού φυσητήρας ZP2-ZJ διατίθεται σε αντιστατικές παραλλαγές ή ειδικά σύνθετα υλικά προσαρμοσμένα στις συγκεκριμένες απαιτήσεις της βιομηχανίας.
Η Commaelec διασφαλίζει σταθερή ποιότητα υλικού και υποστηρίζει προσαρμοσμένες λύσεις που βασίζονται στις συνθήκες εργασίας
Ποιες είναι οι τυπικές εφαρμογές;
Ρομποτικά συστήματα επιλογής και τοποθέτησης
Χειρισμός ακανόνιστων ή υπό γωνία τεμαχίων εργασίας
Ηλεκτρονικά, συναρμολόγηση μικρών εξαρτημάτων και κατασκευή ακριβείας
Συμπαγής εξοπλισμός αυτοματισμού όπου ο χώρος είναι περιορισμένος
Πώς έχουν ρυθμιστεί;
Πολλαπλά μεγέθη: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Επιλογή φυσούνας 1,5 ή 4,5 στρώσεων ανάλογα με τις ανάγκες της εφαρμογής
Συμβατό με διάφορα συστήματα τοποθέτησης και υποπίεσης
Υποστηρίζει προσαρμοσμένες διαμορφώσεις για συγκεκριμένα έργα

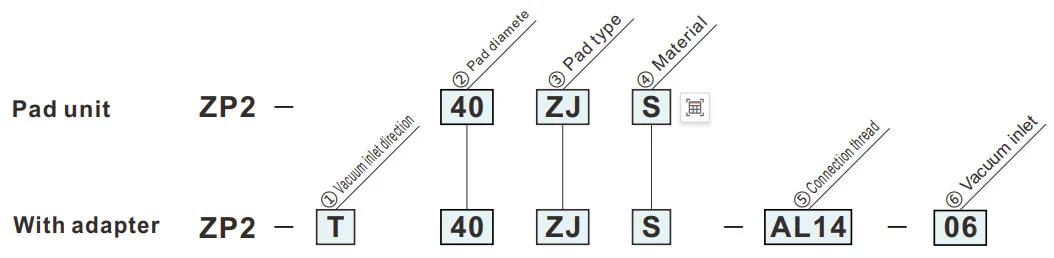

Πώς να παραγγείλετε
- Για χρήση όπου δεν υπάρχει χώρος για το buffer (τύπου ελατηρίου).
- Κομμάτια εργασίας με κεκλιμένη επιφάνεια προσρόφησης.
| ③Τύπος μαξιλαριού | |
| ZJ | Φυσούνα (4,5-Στάδιο) |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ① Κατεύθυνση εισόδου κενού |
⑤ ⑥
② Διάμετρος μαξιλαριού (mm)
|
Β15 | Β20 | Β30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Κατακόρυφος |
|
⑤Σπειρώμα σύνδεσης | Αρσενικό νήμα | AL12 | Μ12 x 1,0 | ● | ● | - | - | - |
| AL14 | Μ14 x 1,0 | - | - | ● | ● | ● | |||||
| ⑥Είσοδος κενού | Εφαρμογή με ένα άγγιγμα | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Αρσενικό νήμα | Α10 | Μ10 x 1,0 | ● | ● | - | - | - | |||
| Α16 | Μ16 x 1,0 | - | - | ● | - | - | |||||
| Α20 | Μ20 x 1,5 | - | - | - | ● | - | |||||
| Α30 | Μ30 x 1,5 | - | - | - | - | ● | |||||
Διαστάσεις (mm)
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
ZJ
Φυσερό
| Μοντέλο | øA | øB | øC | øD | øE | P | Y | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
||||||||
| ZP2 | Β15 | ZJ |
N S U F GN Γ.Σ |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| Β20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| Β30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Μοντέλο για αναφορά: ZP2-B15ZJS

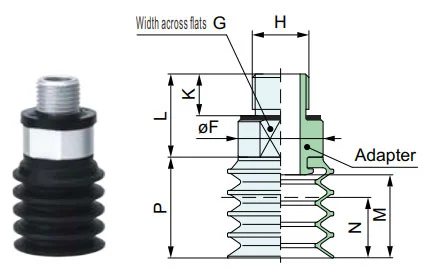

ΖΠ2-Τ
Κατακόρυφος
| Μοντέλο | του | G | H | K | L | M | N | P | Προσαρμογέας | |||||
|
① Κενό κατεύθυνση εισόδου |
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
⑥ Κενό είσοδος |
||||||||||
| ZP2 | T | Β15 | ZJ |
N S U F GN Γ.Σ |
Α10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| Β20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| Β30 | Α16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | Α20 | 34 | 30 | Μ20Χ1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | Α30 | 42 | 38 | Μ30Χ1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Μοντέλο για αναφορά: ZP2-TB15ZJS-A10

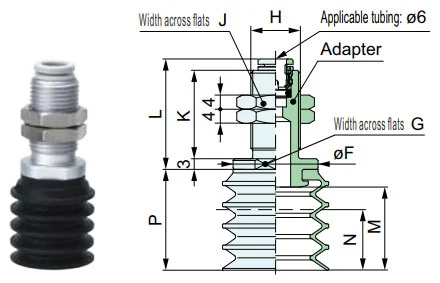

ΖΠ2-Τ
Κατακόρυφος
| Μοντέλο | του | G | H | J | K | L | M | N | P | Προσαρμογέας | ||||||
|
① Κενό εισερχόμενη κατεύθυνση |
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
⑤ Σύνδεση νήμα |
⑥ Κενό είσοδος |
|||||||||||
| ZP2 | T | Β15 | ZJ |
N S U F GN Γ.Σ |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| Β20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| Β30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Μοντέλο για αναφορά: ZP2-TB30ZJS-AL14-06
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
