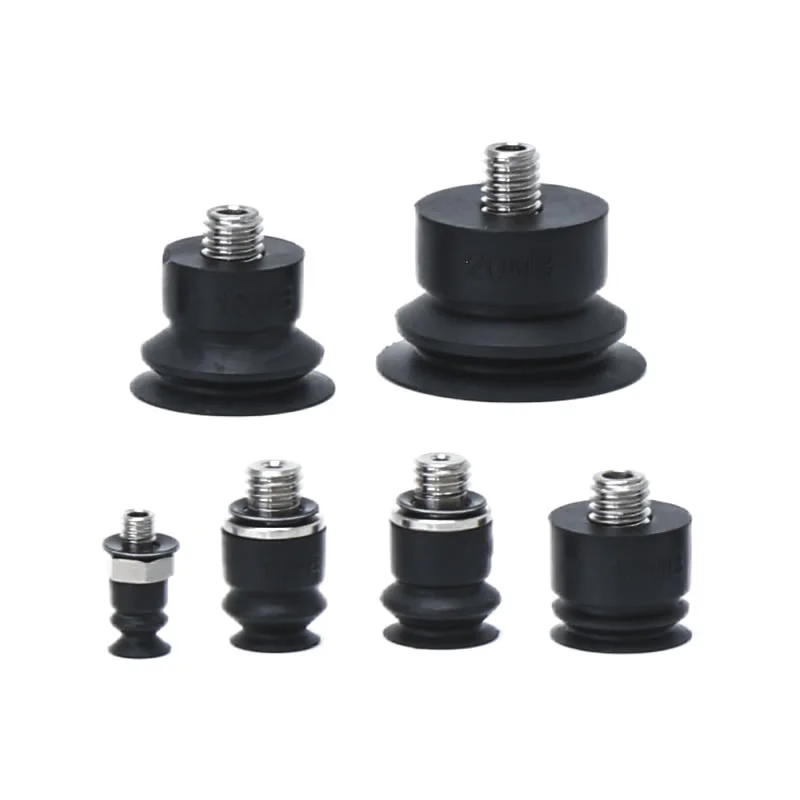

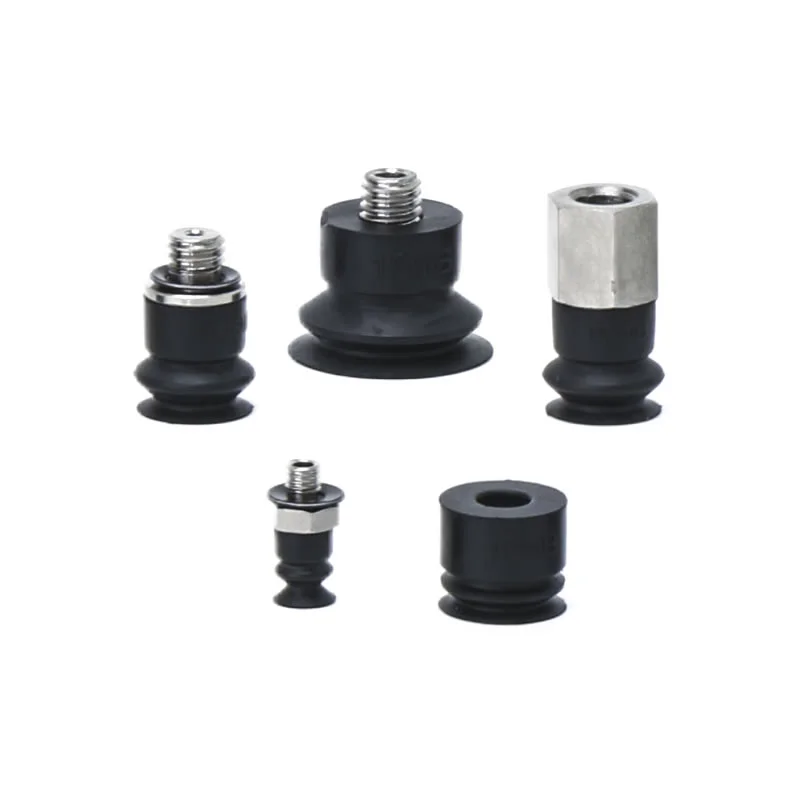

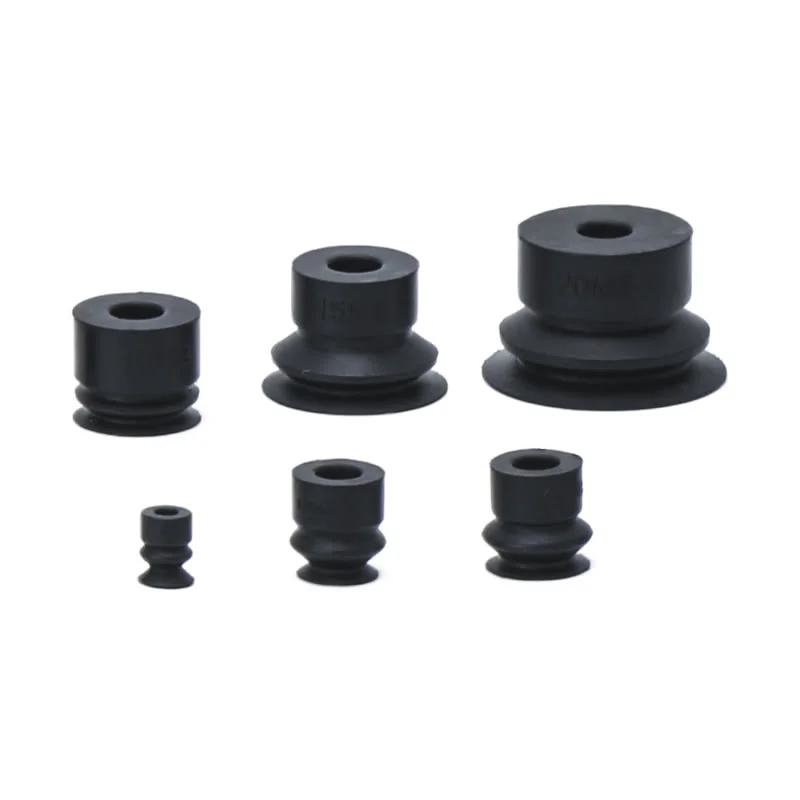

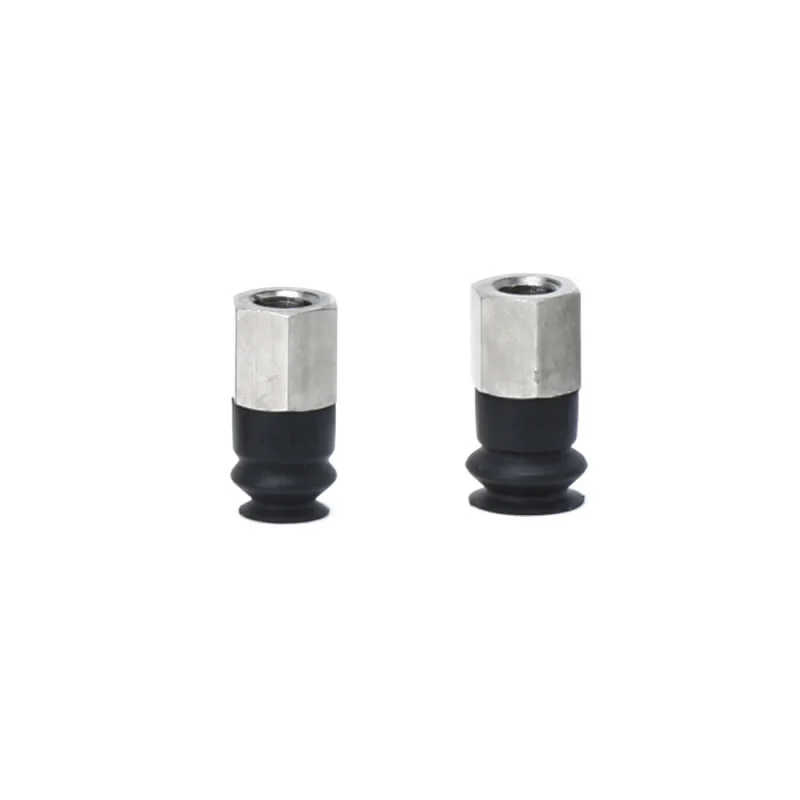

Φυσούνες βεντούζες κενού ZP2-MB
Ως κορυφαίος κατασκευαστής στην Κίνα, το εργοστάσιό μας προσφέρει τις βεντούζες κενού Bellows ZP2-MB (διάμετροι ø4–20 mm) ειδικά σχεδιασμένες για κεκλιμένα ή σφαιρικά τεμάχια εργασίας. Παρέχουμε λύσεις που διαθέτουν μια μοναδική κυματοειδές δομή (σε στυλ ακορντεόν) που επιτρέπει την ενσωματωμένη λειτουργία απορρόφησης κραδασμών χωρίς να απαιτείται επιπλέον χώρος. Διατηρούμε έτοιμο απόθεμα σε NBR, σιλικόνη και αντιστατικά υλικά και προσφέρουμε επιλογές διασύνδεσης με σπείρωμα M3/M5.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος
Φυσούνες βεντούζες κενού ZP2-MB
Μονάδα κενού φυσητήρων σειράς ZP2
Σειρά ZP2-T με μαξιλαράκι κενού προσαρμογέα
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Η Zhejiang Comma Electric Co., Ltd. παράγει επαγγελματικά υψηλής ποιότητας βεντούζες κενού Bellows ZP2-MB. Το εργοστάσιό μας παρέχει επίσης προσαρμοσμένες υπηρεσίες και δωρεάν δείγματα για εσάς. Είναι ένα μικροσκοπικό εύκαμπτο εξάρτημα αναρρόφησης σε συστήματα πνευματικού αυτοματισμού, ειδικά σχεδιασμένο για ακανόνιστες, σφαιρικές ή κεκλιμένες επιφάνειες.
Βασικές Τεχνολογίες
Υψηλή συμβατότητα με ακανόνιστες επιφάνειες:Διαθέτοντας δομή φυσούνας σε στυλ ακορντεόν, οι βεντούζες κενού Bellows ZP2-MB προσαρμόζονται αυτόματα και προσαρμόζονται σφιχτά σε σφαιρικές, κεκλιμένες ή ακανόνιστου σχήματος επιφάνειες του τεμαχίου κατεργασίας, εξασφαλίζοντας μια ασφαλή και σταθερή διαδικασία λαβής.
Ενσωματωμένος σχεδιασμός αντικραδασμικών κραδασμών:Η πτυχωτή δομή παρέχει εγγενή φυσική ελαστικότητα, απορροφώντας αποτελεσματικά την κρούση επαφής χωρίς την ανάγκη πρόσθετων ελατηριωτών στηριγμάτων προσκρουστήρα—εξοικονομώντας έτσι σημαντικά τον χώρο εγκατάστασης.
Εφαρμογές μικρογραφίας ακριβείας:Ειδικά σχεδιασμένο για μικρά εξαρτήματα ακριβείας. χρησιμεύει ως βασική λύση για το χειρισμό μικροεξαρτημάτων στην κατασκευή ηλεκτρονικών, τη συναρμολόγηση ακριβείας και τα συμπαγή συστήματα αυτοματισμού.
Δυνατότητα εφαρμογής σε πολλούς κλάδους:Χρησιμοποιείται ευρέως για τη συγκράτηση μικροσκοπικών σφαιρικών ηλεκτρονικών εξαρτημάτων, ακανόνιστα μεταλλικά μέρη και κεκλιμένα πλαστικά εξαρτήματα. ενσωματώνεται απρόσκοπτα σε ρομποτικά συστήματα μικρής κλίμακας και εξοπλισμό συσκευασίας ακριβείας.
Συμπαγής προσαρμογή χώρου:Δεν απαιτείται πρόσθετος χώρος εγκατάστασης buffer (τύπου ελατηρίου). Η ενσωματωμένη δομή έχει σχεδιαστεί για εξοπλισμό αυτοματισμού περιορισμένου χώρου ή ρομποτικά άκρα βραχιόνων, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε διάφορες συμπαγείς γραμμές παραγωγής.
Βασικές προδιαγραφές:Επιλογές διαμέτρου: Η αμμοβολή της σειράς βεντούζες κενού Bellows ZP2-MB διατίθεται σε πολλαπλές τυπικές διαμέτρους, συμπεριλαμβανομένων των φ4mm, φ6mm, φ8mm, φ10mm, φ15mm και φ20mm.
Επιλογή υλικού:Διατίθεται μεγάλη γκάμα υλικών για την κάλυψη διαφορετικών λειτουργικών απαιτήσεων, όπως καουτσούκ νιτριλίου (NBR, με «N» στην ονομασία μοντέλου), καουτσούκ σιλικόνης (με την ένδειξη «S»), καουτσούκ πολυουρεθάνης, καθώς και εξειδικευμένα υλικά όπως αγώγιμο καουτσούκ νιτριλίου και αγώγιμο καουτσούκ σιλικόνης (με την ένδειξη «GS»). Αυτά τα υλικά έχουν σχεδιαστεί για να πληρούν τις αντιστατικές ιδιότητες και την αντοχή σε συγκεκριμένα χημικά περιβάλλοντα.
Επιλογές σύνδεσης:Διατίθενται πολλαπλές συνδέσεις με σπείρωμα, όπως A3 για εξωτερικά σπειρώματα M3×0,5 (συμβατά με βεντούζες φ4mm) και A5/H5 για εξωτερικά σπειρώματα M5×0,8 (συμβατά με φ6mm, φ8mm και μεγαλύτερες βεντούζες). Ορισμένα μοντέλα υποστηρίζουν επίσης εσωτερικές συνδέσεις σπειρώματος B5, διευκολύνοντας την απρόσκοπτη ενσωμάτωση με αγωγούς κενού και αξεσουάρ ρομποτικού βραχίονα.

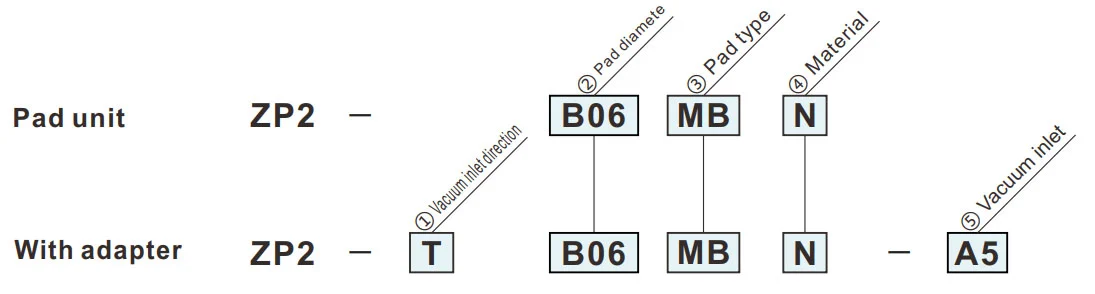

Πώς να παραγγείλετε
- Για χρήση όπου δεν υπάρχει χώρος για το buffer (τύπου ελατηρίου).
- Κομμάτια εργασίας με κεκλιμένη επιφάνεια προσρόφησης.
| ① Κατεύθυνση εισόδου κενού | |
| T | Κατακόρυφος |
| ③Τύπος μαξιλαριού | |
| MB | Φυσερό |
|
⑤ Είσοδος κενού
② Διάμετρος μαξιλαριού (mm)
|
Β04 | Β06 | B08 | Β10 | Β15 | Β20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| Α3 | M3x0,5 (Άνδρας) | ● | — | — | — | — | — |
| H5 | M5x0,8 (Άνδρας) | — | ● | ● | ● | ● | ● |
| Β5 | M5x0,8 (Γυναίκα) | — | ● | ● | — | — | — |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
Διαστάσεις (mm)
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
MB
Φυσερό
Β04
| Μοντέλο | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Materia |
|
| ZP2 | B02 | MB |
N S U F GN Γ.Σ |
| Β04 | |||
| Β06 | |||
| 08 | |||
Μοντέλο για αναφορά: ZP2-B04MBS
Διαστάσεις τοποθέτησης προσαρμογέα
MB
Φυσερό
Β06, Β08
| Μοντέλο | øA | øB | øC | øD | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
|||||
| ZP2 | Β06 | MB |
N S U F GN Γ.Σ |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Μοντέλο για αναφορά: ZP2-B06MBN
Διαστάσεις τοποθέτησης προσαρμογέα
MB
Φυσερό
Β10, Β15, Β20
| Μοντέλο | øA | øB | øC | øD | øE | του | G | Y | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
|||||||||
| ZP2 | Β10 | MB |
N S U F GN Γ.Σ |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| Β15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| Β20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Μοντέλο για αναφορά: ZP2-B10MBN
Διαστάσεις τοποθέτησης προσαρμογέα
Εφαρμόσιμο pad: B10MB B15MB
Εφαρμόσιμο pad: B20MB
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
