Η αναρρόφηση κενού είναι μια βασική λύση για "ευέλικτη λαβή" στον βιομηχανικό αυτοματισμό με τέσσερα βασικά πλεονεκτήματα: μη επιβλαβής σύλληψη, προσαρμοστικότητα σε τεμάχια πολλαπλών υλικών/ανώμαλα, καθαρή και περιβαλλοντική προστασία και ευέλικτη λειτουργία. Μπορεί να προσαρμοστεί σε διαφορετικά βιομηχανικά χαρακτηριστικά των τεμαχίων κατεργασίας (λεπτό/παχύ, ακρίβεια/τραχύ, υγιεινό/τυπικό).

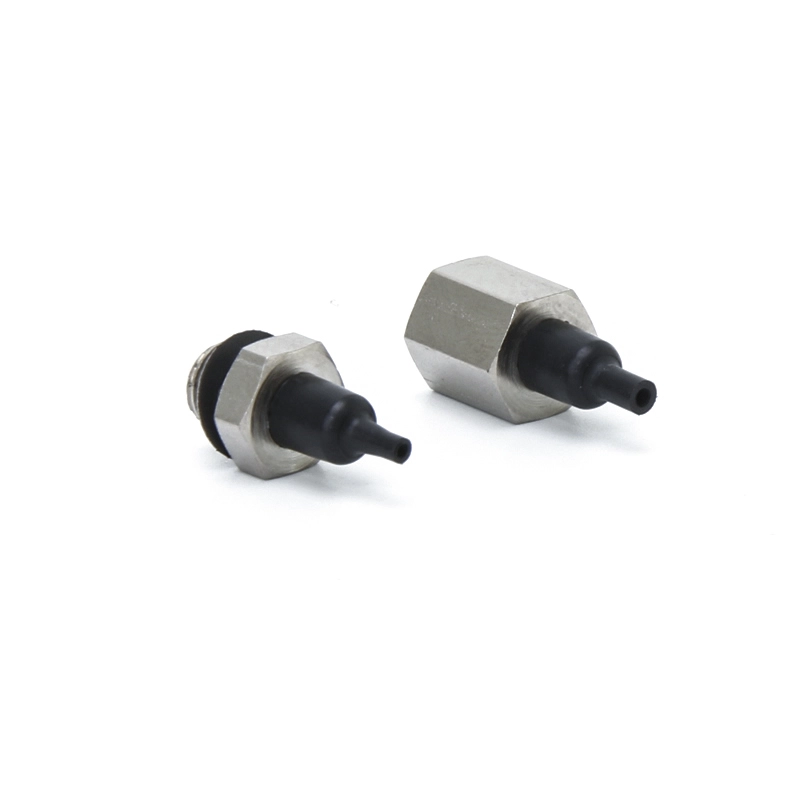

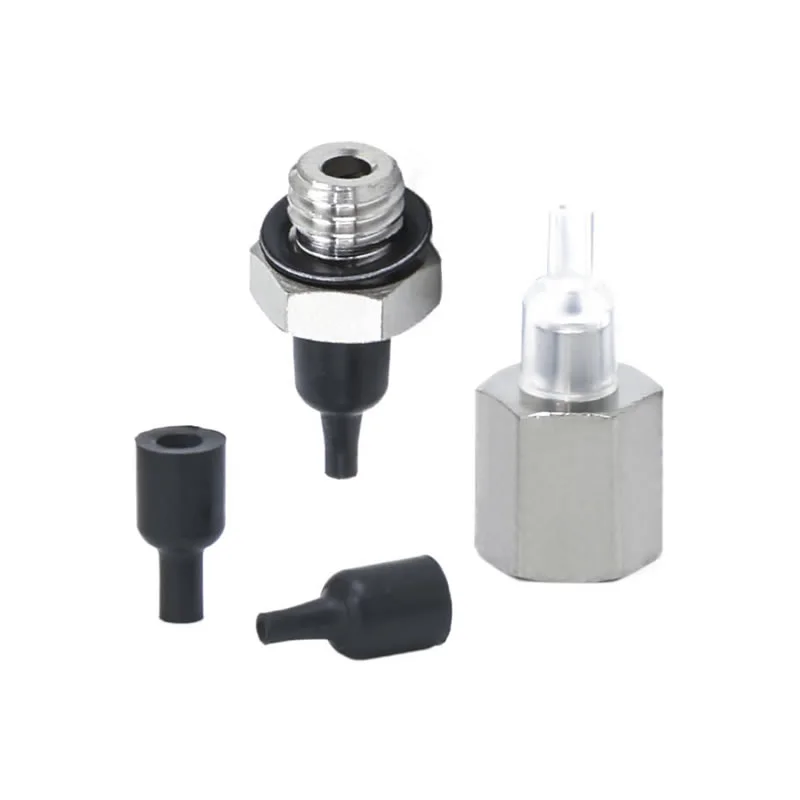

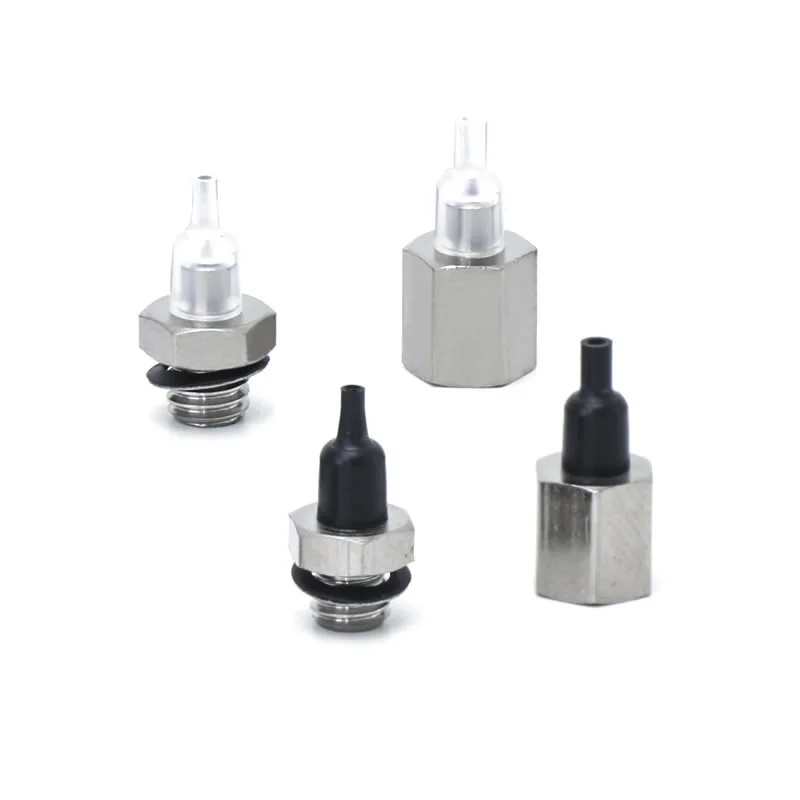

Βεντούζες κενού ακροφυσίου ZP2
Ως κορυφαίος κατασκευαστής στην Κίνα, το εργοστάσιό μας προσφέρει προσαρμοσμένες βεντούζες κενού με ακροφύσιο ZP2 για τεμάχια κατεργασίας κλίμακας χιλιοστών. Διαθέτοντας εξαιρετικά συμπαγείς διαμέτρους ø0,8mm-ø1,1mm και ενσωματωμένο ακροφύσιο εξοικονόμησης χώρου, αυτή η λύση απευθείας από τον προμηθευτή είναι ιδανική για τσιπ και μικροφακούς. Διαθέτουμε αντιστατικά και εξ ολοκλήρου ανοξείδωτα εξαρτήματα για τη βιομηχανία ηλεκτρονικών και μπαταριών λιθίου.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος
Βεντούζες κενού ακροφυσίου ZP2
Μονάδα κενού ακροφυσίου σειράς ZP2
Σειρά ZP2-T με μπλοκ κενού προσαρμογέα
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Ως μέρος της κατηγορίας των εξαιρετικά μινιατούρων βεντούζες, αυτές οι βεντούζες κενού με ακροφύσιο ZP2 διαθέτουν τυπικές διαμέτρους ø8mm και ø1,1mm, που αντιπροσωπεύουν ένα από τα μικρότερα μοντέλα της σειράς ZP2. Είναι συμβατά με εξαιρετικά μικρά τεμάχια εργασίας με διαστάσεις κλίμακας χιλιοστών. Ο συμπαγής σχεδιασμός του ακροφυσίου ενσωματώνει μια σύντομη διεπαφή ακροφυσίου απευθείας στο σώμα του μαξιλαριού, εξαλείφοντας την ανάγκη για πρόσθετους προσαρμογείς και μειώνοντας σημαντικά τον χώρο εγκατάστασης. Το άκρο αναρρόφησης χρησιμοποιεί ένα σχέδιο στεγανοποιητικού χείλους στενής ακμής που εξασφαλίζει στενή επαφή με τις επιφάνειες του μικροσκοπίου, εξασφαλίζοντας βέλτιστη στεγανοποίηση υπό κενό.
Οι τυπικές εφαρμογές περιλαμβάνουν
1. Συναρμολόγηση τσιπ, μικρο-αντιστάσεις/πυκνωτές και χειρισμός μικροσυγκολλημένων εξαρτημάτων PCB στην ηλεκτρονική κατασκευή.
2.Βιομηχανία ημιαγωγών:χειρισμός εξαρτημάτων ακριβείας χωρίς σκόνη, όπως γκοφρέτες ημιαγωγών και μικροαισθητήρες.
3. Υλικό ακριβείας:αυτοματοποιημένη τροφοδοσία εξαιρετικά συμπαγών εξαρτημάτων, συμπεριλαμβανομένων μικροβιδών, μεταλλικών λεπίδων ελατηρίου και μικροσκοπικών ρουλεμάν.
4.Οπτικές συσκευές:ακριβής σύλληψη και τοποθέτηση οπτικών εξαρτημάτων, όπως μικροσκοπικοί φακοί και σύνδεσμοι οπτικών ινών.
FAQ
Σε τι χρησιμεύουν τα μαξιλαράκια ακροφυσίων SMC ZP2;
Οι βεντούζες κενού με ακροφύσιο ZP2 χρησιμοποιούνται συνήθως σε συστήματα εκτίναξης κενού για λειτουργίες γρήγορης επιλογής και τοποθέτησης.
Ενσωματωμένο με ακροφύσια για δημιουργία κενού απευθείας στο κύπελλο
Κατάλληλο για αυτοματισμούς υψηλής ταχύτητας και ρομποτικό χειρισμό
Χρησιμοποιείται ευρέως για μικρά εξαρτήματα, υλικά συσκευασίας και ελαφριά εξαρτήματα
Η Commaelec παρέχει κύπελλα σταθερής ποιότητας συμβατά με παρόμοια σχέδια συστημάτων, εξασφαλίζοντας αξιόπιστη απόδοση στη συνεχή παραγωγή.
Πώς να επιλέξετε το σωστό σχέδιο βεντούζας;
Η επιλογή πρέπει να βασίζεται στις πραγματικές συνθήκες εργασίας:
Επιφάνεια τεμαχίου εργασίας: λεία → επίπεδος τύπος. ανομοιόμορφος → τύπος φυσούνας
Βάρος & μέγεθος: τα βαρύτερα μέρη απαιτούν μεγαλύτερες διαμέτρους
Περιβάλλον: υψηλή θερμοκρασία ή χημικά → επιλέξτε σιλικόνη ή FKM
Ταχύτητα κύκλου: οι γραμμές υψηλής ταχύτητας επωφελούνται από ελαφριά σχέδια με απόκριση
Η Commaelec υποστηρίζει προσαρμοσμένες λύσεις, βοηθώντας στην αντιστοίχιση υλικών, μεγεθών και δομών σε συγκεκριμένες εφαρμογές.
Ποιοι είναι οι κύριοι τύποι μαξιλαριών στη σειρά ZP2;
Επίπεδος τύπος: μέγιστη επιφάνεια επαφής για λείες επιφάνειες
Επίπεδο με νευρώσεις: καλύτερη στεγανοποίηση σε ελαφρώς τραχιές επιφάνειες
Τύπος φυσούνας: προσαρμόζεται σε ανώμαλες επιφάνειες και παρέχει αντικραδασμική προστασία

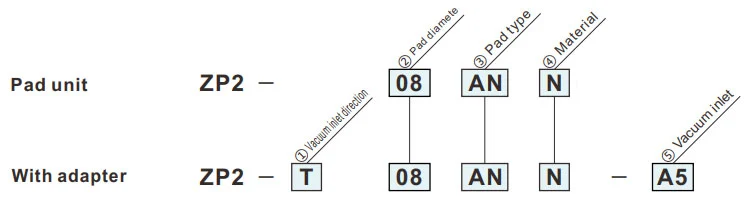

Πώς να παραγγείλετε
- Για προσρόφηση μικρών συστατικών (όπως τσιπ IC)
| ① Κατεύθυνση εισόδου κενού | |
| T | Κατακόρυφος |
| ②Διάμετρος μαξιλαριού (mm) | |
| 08 | ø0,8 |
| 11 | ø1.1 |
| ③Τύπος μαξιλαριού | |
| ΕΝΑ | Στόμιο |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ⑤Είσοδος κενού | ||
| Α4 | Θηλυκό νήμα | Μ4 x0,7 Μ5 x 0,8 |
| Α5 | ||
| Β4 | Αρσενικό νήμα | Μ4 x0,7 |
| Β5 | Μ5 x 0,8 | |
Διαστάσεις (mm)
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
ΕΝΑ
Μαξιλαράκι ακροφυσίου
| Μοντέλο | øC | øD | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
|||
| ZP2 | 08 | ΕΝΑ |
N S U F GN Γ.Σ |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Μοντέλο για αναφορά: ZP2-11ANN
Διαστάσεις τοποθέτησης προσαρμογέα
ΖΠ2-Τ
Κατακόρυφος
Α4, Α5
| Μοντέλο | A | B | øC | øD | E | Προσαρμογέας | |||||
|
① Κενό κατεύθυνση εισόδου |
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
⑤ Κενό είσοδος |
|||||||
| ZP2 | T | 08 | ΕΝΑ |
N S U F GN Γ.Σ |
Α4 | 12.2 | 9.5 | 1.6 | 0.8 | Μ4 x0,7 | ΖΠ2Α-ΑΝ-Α4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | Α5 | 14.5 | 11 | 1.6 | 0.8 | Μ5 x 0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Μοντέλο για αναφορά: ZP2-T11ANN-A5
ΖΠ2-Τ
Κατακόρυφος
Α4, Α5
| Μοντέλο | A | B | øC | øD | E | Προσαρμογέας | |||||
|
① Κενό είσοδος κατεύθυνση |
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
⑤ Κενό είσοδος |
|||||||
| ZP2 | T | 08 | ΕΝΑ |
N S U F GN Γ.Σ |
Β4 | 14 | 4.5 | 1.6 | 0.8 | Μ4 x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | Β5 | 15.5 | 5 | 1.6 | 0.8 | Μ5 x 0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Μοντέλο για αναφορά: ZP2-T11ANGN-B5
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
