Βεντούζες κενού απευθείας τοποθέτησης χαμηλής τριβής ZP3
Η Commaelec είναι επαγγελματίας κατασκευαστής και προμηθευτής που ειδικεύεται στις βεντούζες κενού απευθείας τοποθέτησης χαμηλής τριβής ZP3 των βεντούζες κενού χαμηλής τριβής, άμεσης τοποθέτησης. Με διάμετρο από 4 mm έως 16 mm, αυτές οι συμπαγείς μονάδες έχουν σχεδιαστεί ειδικά για τη βιομηχανία ηλεκτρονικών. Διαθέτοντας μια ενσωματωμένη τηλεσκοπική ράβδο αποθήκευσης που δημιουργεί ελάχιστη σκόνη, είναι ιδιαίτερα κατάλληλα για χρήση σε ηλεκτρονικές, ιατρικές και φαρμακευτικές εφαρμογές ακριβείας.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος
Βεντούζες κενού απευθείας τοποθέτησης χαμηλής τριβής ZP3
Σειρά ZP3-T με συμπαγές υπόθεμα κενού με ρυθμιστή χαμηλής τριβής
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος

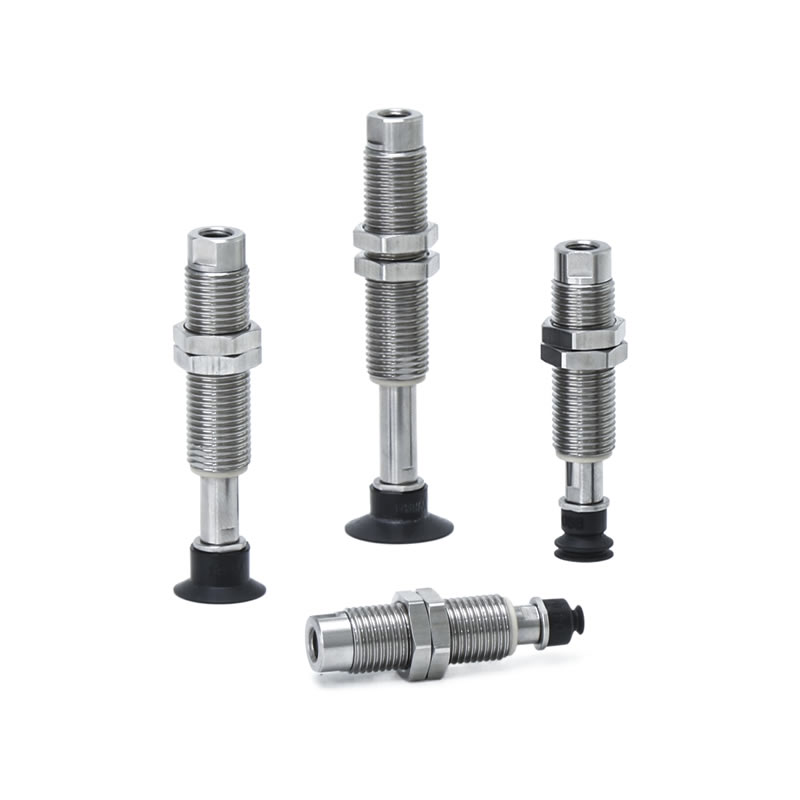

Οι βεντούζες κενού απευθείας τοποθέτησης χαμηλής τριβής ZP3 είναι συμπαγείς βεντούζες, σχεδιασμένες με ακρίβεια, σχεδιασμένες για τη βιομηχανία ηλεκτρονικών, ιατρικής και φαρμακευτικής βιομηχανίας. Με διαμέτρους που κυμαίνονται από 4 mm έως 16 mm, αυτά τα κύπελλα κενού διαθέτουν ενσωματωμένη τηλεσκοπική ράβδο προστασίας που ελαχιστοποιεί τη δημιουργία σκόνης, εξασφαλίζοντας ασφαλή και καθαρό χειρισμό ευαίσθητων εξαρτημάτων.
Τι είναι οι βεντούζες κενού απευθείας τοποθέτησης χαμηλής τριβής ZP3;
Ένα εξειδικευμένο μαξιλαράκι κενού με δυνατότητα άμεσης τοποθέτησης για αυτοματοποιημένα συστήματα.
Ενσωματώνει τηλεσκοπικό buffer χαμηλής τριβής, μειώνοντας τη φθορά και τη μόλυνση κατά τη διάρκεια επαναλαμβανόμενων κύκλων.
Συμβατό με κάθετες και πλευρικές κατευθύνσεις εισόδου κενού, επιτρέποντας ευέλικτη εγκατάσταση σε σφιχτές γραμμές παραγωγής.
Διατίθεται σε υψηλής ποιότητας καουτσούκ, σιλικόνη και αντιστατικά υλικά, με προαιρετικούς προσαρμογείς και αξεσουάρ εξολοκλήρου από ανοξείδωτο χάλυβα για εφαρμογές μπαταριών λιθίου.
Εφαρμογές
Χειρισμός ηλεκτρονικών ακριβείας, όπως πλακέτες κυκλωμάτων και μικροτσίπ.
Ιατρική και φαρμακευτική συναρμολόγηση, όπου η καθαριότητα και η χαμηλή μόλυνση είναι κρίσιμες.
Ενσωμάτωση σε ρομποτικά συστήματα pick-and-place και αυτοματοποιημένες γραμμές συναρμολόγησης.
Χειρισμός μικρού υλικού και εξαρτημάτων μπαταρίας λιθίου που απαιτούν ελάχιστη δημιουργία σκόνης.
Φόντα
Συμπαγής και χαμηλής τριβής σχεδιασμός ελαχιστοποιεί τη φθορά, τη σκόνη και τη συντήρηση.
Υψηλή προσαρμοστικότητα, υποστηρίζοντας πολλαπλούς προσανατολισμούς εισόδου κενού και διαμορφώσεις buffer.
Οι βεντούζες κενού απευθείας τοποθέτησης χαμηλής τριβής ZP3 είναι κατασκευασμένες από ανθεκτικά υλικά —όπως σιλικόνη και καουτσούκ— για να εξασφαλίζεται σταθερή και μακροχρόνια αναρρόφηση, παρέχοντας έτσι παρατεταμένη διάρκεια ζωής.
Ευέλικτες επιλογές με προσαρμογείς, βραχίονες αποθήκευσης και εξαρτήματα από ανοξείδωτο χάλυβα για εξειδικευμένες βιομηχανικές ανάγκες.
Η οικονομικά αποδοτική παραγωγή στην Κίνα με ώριμη τεχνολογία και σταθερή αλυσίδα εφοδιασμού εξασφαλίζει έγκαιρη παράδοση και απόδοση υψηλής ποιότητας.
Γιατί να επιλέξετε Commaelec;
Αξιόπιστος κατασκευαστής και προμηθευτής με εσωτερική παραγωγή και εκτεταμένο απόθεμα.
Διαφορετικό χαρτοφυλάκιο προϊόντων που περιλαμβάνει πολλαπλές προδιαγραφές, σχήματα και επιλογές υλικών.
Ώριμη τεχνολογία που εξασφαλίζει ισχυρή πρόσφυση, σταθερότητα και ασφαλή χειρισμό υλικού.
Εξυπηρέτηση προσανατολισμένη στον πελάτη με γρήγορη απόκριση, προσαρμογή και τεχνική υποστήριξη για απρόσκοπτη ενσωμάτωση.
Πώς να παραγγείλετε
- Μειωμένα σωματίδια κάτω από 1/10 (Σε σύγκριση με προηγούμενα προϊόντα).
- Κράμα χαλκού αχρησιμοποίητο.
- Με χαμηλή τριβή, χαμηλό θόρυβο! Επίπεδο θορύβου 45dB.
- Ομαλή κίνηση προς τα πάνω και προς τα κάτω σύμφωνα με την αντι έκκεντρη δομή.
- Το πρόβλημα του κολλημένου άξονα σύμφωνα με την τάση του σωλήνα λύθηκε!
| ① Κατεύθυνση εισόδου κενού | |
| T | Κατακόρυφος |
| ②Διάμετρος μαξιλαριού (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Τύπος μαξιλαριού | |
| UM | Επίπεδο με αυλάκι |
| B | Φυσερό |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ⑤Προδιαγραφές buffer | |
| D | Περιστρεφόμενο (Χαμηλή τριβή) |
| ⑥ Διαδρομή προσωρινής μνήμης (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Είσοδος κενού | |
| Β5 | M5 x 0,8 |
Διαστάσεις (mm)
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
UM
Επίπεδο με αυλάκι
| Μοντέλο | A | B | C | D | Ρυθμιστής | |||||||
|
① Κενό είσοδος κατεύθυνση |
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
⑤ Ρυθμιστής spec. |
⑥ Ρυθμιστής κτύπημα |
⑧ Κενό είσοδος |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN Γ.Σ |
D | 3 | Β5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Μοντέλο για αναφορά: ZP3-T16UMND15-B5
B
Φυσερό
| Μοντέλο | A | B | C | D | Ρυθμιστής | |||||||
|
① Κενό είσοδος κατεύθυνση |
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
⑤ Ρυθμιστής spec. |
⑥ Ρυθμιστής κτύπημα |
⑧ Κενό είσοδος |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN Γ.Σ |
D | 3 | Β5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Μοντέλο για αναφορά: ZP3-T08BND6-B5
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
| Τύπος μαξιλαριού | Διάμετρος μαξιλαριού (mm) | Εφαρμογή | Τυπικές επιφάνειες και σχήματα τεμαχίου | |||||||
| Επίπεδα | κυμάτισε | Πλάγιος | Διαφορετικά ύψη | Κυρτός | Ελαιώδης | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Επίπεδο (U) |
|
ø1,5~ø3,5 | Για προσρόφηση τεμαχίων εργασίας με επίπεδη και μη παραμορφωμένη επιφάνεια | ⚪ | X | X | X | X | X |
| Επίπεδο με αυλάκι (UM) |
|
ø4~ø16 | Για ένα τεμάχιο εργασίας που είναι πιθανό να παραμορφωθεί | ⚪ | X | X | X | X | △ | |
| Φυσούνες (Β) |
|
ø4~ø16 | Για προσρόφηση τεμαχίων εργασίας με κεκλιμένη επιφάνεια | ⚪ | △ | ⚪ | X | △ | X | |
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
