Η αναρρόφηση κενού είναι μια βασική λύση για "ευέλικτη λαβή" στον βιομηχανικό αυτοματισμό με τέσσερα βασικά πλεονεκτήματα: μη επιβλαβής σύλληψη, προσαρμοστικότητα σε τεμάχια πολλαπλών υλικών/ανώμαλα, καθαρή και περιβαλλοντική προστασία και ευέλικτη λειτουργία. Μπορεί να προσαρμοστεί σε διαφορετικά βιομηχανικά χαρακτηριστικά των τεμαχίων κατεργασίας (λεπτό/παχύ, ακρίβεια/τραχύ, υγιεινό/τυπικό).

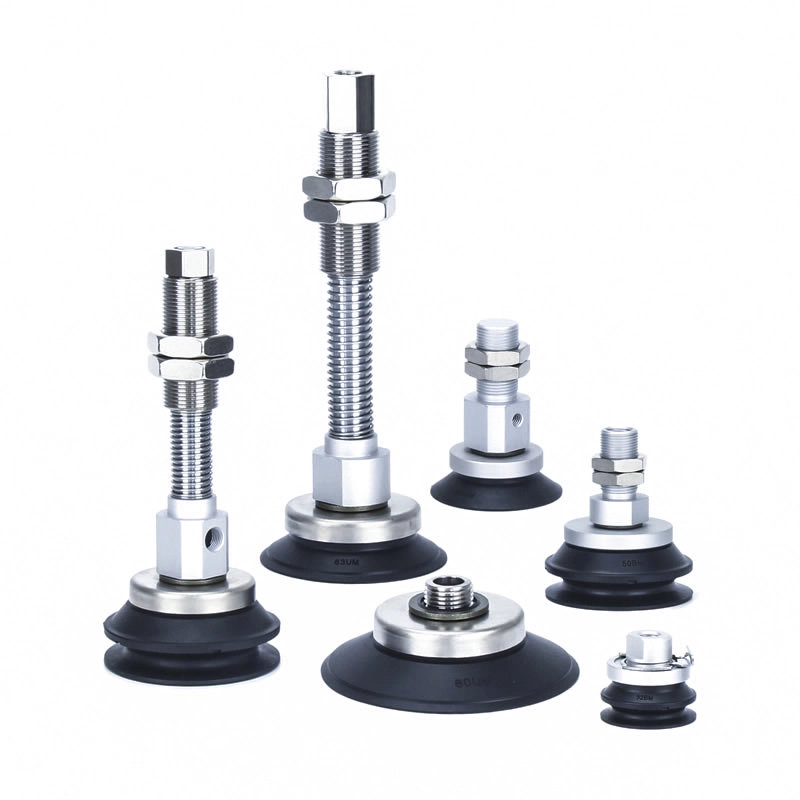

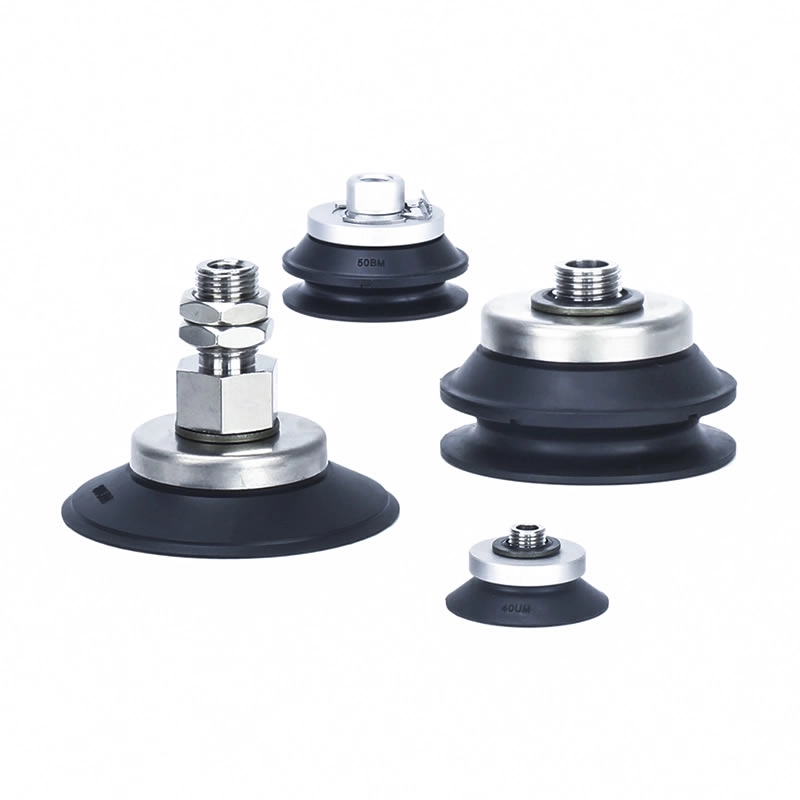

Βεντούζες κενού υψηλής ακαμψίας ZP3E
Οι βεντούζες κενού υψηλής ακαμψίας ZP3E είναι σχεδιασμένες για βαρύ χειρισμό μεγάλων ή πορωδών τεμαχίων εργασίας. Διαθέτοντας αυλακωτή επιφάνεια στεγανοποίησης και δομή ακορντεόν, εξασφαλίζουν ισχυρή πρόσφυση σε ανώμαλες επιφάνειες. Ιδανικά για γυαλί, μεταλλικά φύλλα και συσκευασίες, προσφέρουν σταθερό κράτημα, χειρισμό χωρίς σημάδια και αξιόπιστη απόδοση σε συστήματα αυτοματισμού υψηλής ροής. Χρησιμοποιείται επίσης ευρέως σε γραμμές παραγωγής σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της κατασκευής ηλεκτρονικών ειδών, της συναρμολόγησης αυτοκινήτων και της διαλογής logistics.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος
Βεντούζες κενού υψηλής ακαμψίας ZP3E
Μονάδα κενού υψηλής ακαμψίας σειράς ZP3E

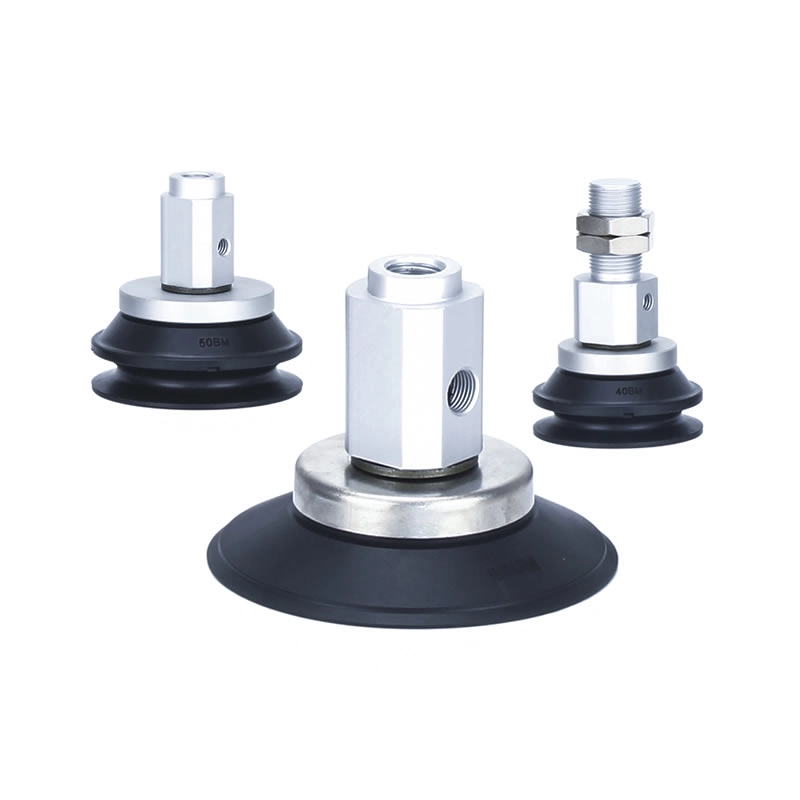

Σειρά ZP3E-T με τακάκια κενού υψηλής ακαμψίας προσαρμογέα

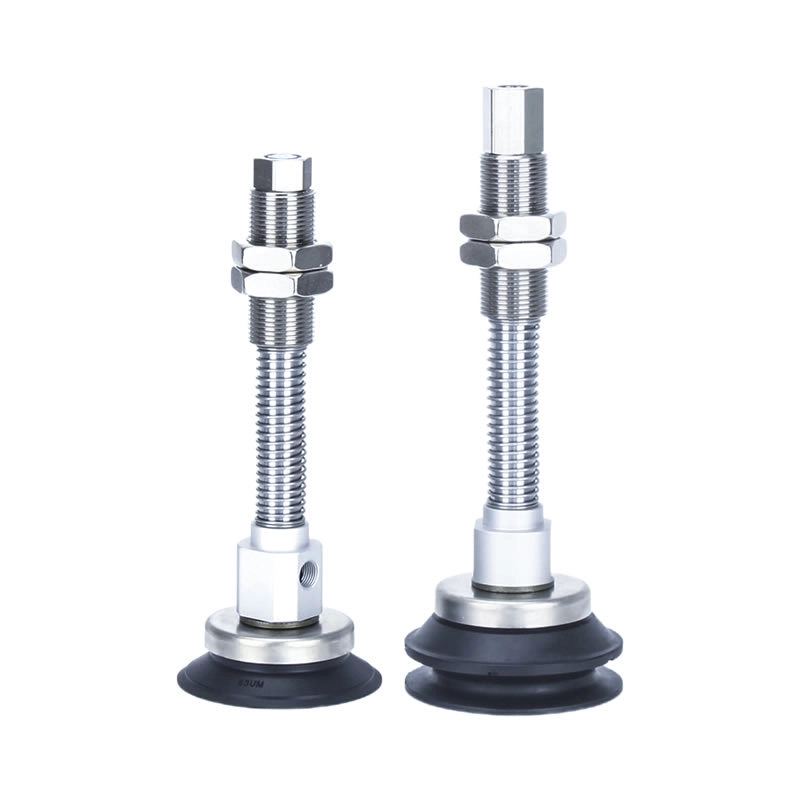

Σειρά ZP3E-T με μαξιλαράκια κενού υψηλής ακαμψίας buffer
Σειρά ZP3E-Y με τακάκια κενού υψηλής ακαμψίας προσαρμογέα
Σειρά ZP3E-Y με μαξιλαράκια κενού υψηλής ακαμψίας buffer
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Οι βεντούζες κενού υψηλής ακαμψίας ZP3E είναι βιομηχανικής ποιότητας βεντούζες κενού που έχουν σχεδιαστεί για χειρισμό κομματιών εργασίας μεγάλου φορτίου και μεγάλης επιφάνειας. Είναι ιδανικά για εφαρμογές που απαιτούν ισχυρή πρόσφυση, υψηλή αεροστεγανότητα και σταθερό κράτημα, ακόμη και σε ανώμαλες ή ελαφρώς διαπερατές επιφάνειες.
Βασικά Χαρακτηριστικά
Δυνατότητα χειρισμού βαρέων καθηκόντων
Οι βεντούζες κενού υψηλής ακαμψίας ZP3E έχουν σχεδιαστεί ειδικά για μεγάλα και βαριά τεμάχια εργασίας, όπως χαρτόνι, γυάλινα πάνελ και μεταλλικά φύλλα
Εύρος διαμέτρου:32mm έως 125mm
Διατίθεται σε διαμορφώσεις μονής και διπλής στρώσης
Βελτιωμένη απόδοση σφράγισης
Η αυλακωτή επιφάνεια αναρρόφησης βελτιώνει τη σταθερότητα της λαβής και διατηρεί το κενό
Η στεγανωτική δομή σε σχήμα ακορντεόν προσαρμόζεται σε κεκλιμένες ή ανώμαλες επιφάνειες
Εξασφαλίζει αξιόπιστη πρόσφυση ακόμη και για καμπύλα ή ακανόνιστα τεμάχια εργασίας
Βελτιστοποιημένο για πορώδη υλικά
Κατάλληλο για χαρτόνι, χαρτόνι και άλλα διαπερατά υλικά
Λειτουργεί αποτελεσματικά με συστήματα κενού υψηλής ροής
Διατηρεί σταθερή αναρρόφηση παρά την ελαφρά διαρροή αέρα
Ευέλικτη Εγκατάσταση
Πολλαπλές επιλογές τοποθέτησης για διαφορετικές ρυθμίσεις αυτοματισμού
Συμβατό με ρομποτικούς βραχίονες και αυτοματοποιημένες γραμμές παραγωγής
Εφαρμογές
Εξοπλισμός Βιομηχανικού Αυτοματισμού
Μηχανές διαμόρφωσης χαρτοκιβωτίων:Μεταφορά και τοποθέτηση φύλλων από χαρτόνι
Συστήματα συσκευασίας:Στοιβάστε και μετακινήστε βαριά χαρτοκιβώτια και υλικά
Ρομποτικός αυτοματισμός:Σταθερό κράτημα και γρήγορη απελευθέρωση στις γραμμές συναρμολόγησης
Χειρισμός τεμαχίου εργασίας
Επεξεργασία γυαλιού:Χειρισμός χωρίς σήμανση λείων, βαριών υαλοπινάκων
Μεταλλικά και πλαστικά φύλλα:Πλάκες από χάλυβα, φύλλα αλουμινίου και χοντρές πλαστικές σανίδες
Logistics & αποθήκευση:Αυτοματοποιημένη στοίβαξη βαρέων προϊόντων
Πλεονεκτήματα απόδοσης
Η δομή υψηλής ακαμψίας εξασφαλίζει σταθερότητα κατά τη διάρκεια χειρισμού βαρέων φορτίων.
Η σχεδίαση χωρίς σήμανση προστατεύει ευαίσθητες επιφάνειες - όπως το γυαλί - από ζημιές.
Η ισχυρή ικανότητα συγκράτησης κενού εξασφαλίζει αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα.
Οι βεντούζες κενού υψηλής ακαμψίας ZP3E είναι κατάλληλες για χρήση στις βιομηχανίες ηλεκτρονικών, αυτοκινήτων, logistics και μεταποίησης.
Γιατί να επιλέξετε κύπελλα κενού ZP3E κατασκευασμένα στην Κίνα
Οικονομική παραγωγή με αξιόπιστη απόδοση
Ώριμη τεχνολογία που χρησιμοποιεί υψηλής ποιότητας σιλικόνη και προηγμένη σφράγιση υπό κενό
Μεγάλη γκάμα προϊόντων για την κάλυψη διαφορετικών βιομηχανικών αναγκών
Σταθερή αλυσίδα εφοδιασμού που εξασφαλίζει γρήγορη και συνεπή παράδοση

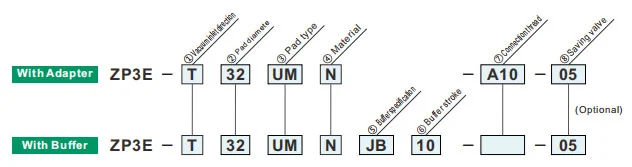

Πώς να παραγγείλετε
| ②Διάμετρος μαξιλαριού (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |

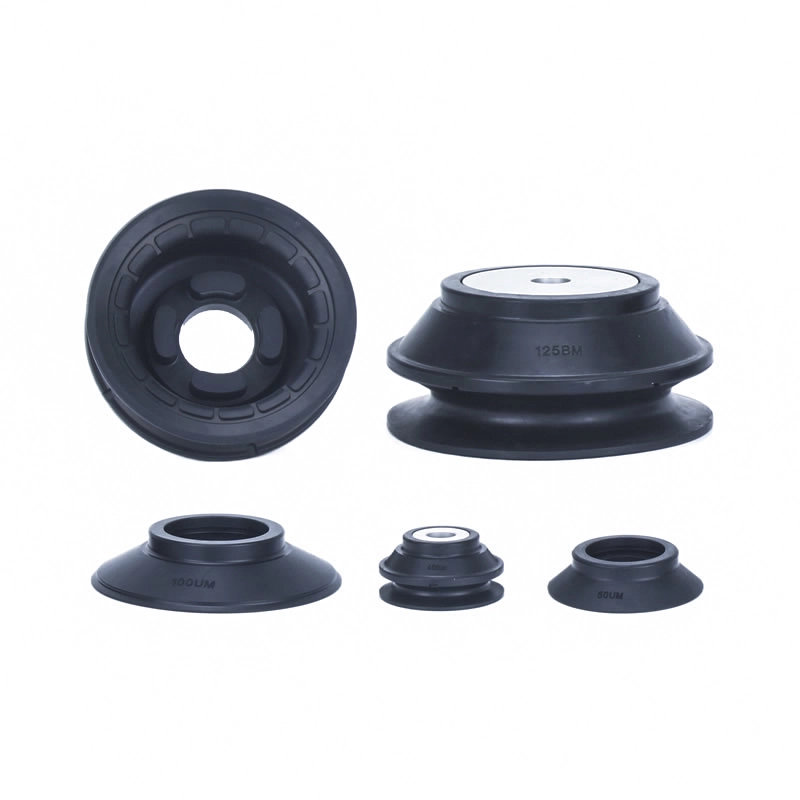

| ③Τύπος μαξιλαριού | |
| UM | Επίπεδος τύπος με αυλάκι |
| BM | Τύπος φυσούνας με ραβδώσεις και αυλάκι |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ⑧Πλάκα | |
| Μηδέν | Χωρίς πιάτο |
| P | Με πιάτο |
|
Μοντέλο
②Διάμετρος μαξιλαριού (mm)
|
Επίπεδος τύπος με αυλάκι (UM) | Τύπος φυσούνας με νευρώσεις και αυλάκωση (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ① Κατεύθυνση εισόδου κενού | |
| T | Κατακόρυφος |
| Y | Πλευρικός |
| ②Διάμετρος μαξιλαριού (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Τύπος μαξιλαριού | |
| UM | Επίπεδος τύπος με αυλάκι |
| BM | Τύπος φυσούνας με ραβδώσεις και αυλάκι |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ⑦Είσοδος κενού | ZP3E-T /Κάθετη | ZP3E-Y /Πλάγια | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Αρσενικό νήμα | Α10 | M10 x1 | ● | — | — | — |
| ΑΓ1 | G1/8 | ● | — | — | — | |
| Α16 | Μ16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | Μ16 x 1,5 | — | ● | — | ● | |
| Θηλυκό νήμα | Β8 | Μ8 x 1,25 | ● | — | ● | — |
| Β10 | Μ10 x 1,5 | ● | — | — | — | |
| Β12 | Μ12 x 1,75 | — | ● | — | ● | |
| Β18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Προδιαγραφές buffer | |
| JB | Περιστρεφόμενο (ορείχαλκος, με δακτύλιο) |
| JF | Περιστρεφόμενο (ατσάλι, με δακτύλιο) |
| KB | Μη περιστρεφόμενο (ορείχαλκος, με δακτύλιο) |
| ⑦Είσοδος κενού | Α14 | Μηδέν | Α18 | Μηδέν | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Εγκεφαλικό επεισόδιο buffer | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 χιλιοστά | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 χλστ | ● | ● | ● | ● |
| 50 | 50 χλστ | — | ● | ● | ● |
| 75 | 75 χιλιοστά | — | ● | ● | ● |
| 100 | 100 χλστ | — | — | — | ● |
| ⑧Σταθερό στόμιο βαλβίδας εξοικονόμησης | |||
| μέγεθος (mm) |
Διάμετρος μαξιλαριού | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Αναφορά SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Αντιδραστική δύναμη ελατηρίου
| Σπείρωμα σύνδεσης | Ροπή σύσφιξης±5% [N·m] | Διαδρομή buffer (mm) | Δύναμη αντίδρασης ελατηρίου[N] | ||
| ορείχαλκος, με δακτύλιο (JB/KB) | Χάλυβας, με δακτύλιο (JF) | Στο 0 κτύπημα | Με φουλ | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
