Η αναρρόφηση κενού είναι μια βασική λύση για "ευέλικτη λαβή" στον βιομηχανικό αυτοματισμό με τέσσερα βασικά πλεονεκτήματα: μη επιβλαβής σύλληψη, προσαρμοστικότητα σε τεμάχια πολλαπλών υλικών/ανώμαλα, καθαρή και περιβαλλοντική προστασία και ευέλικτη λειτουργία. Μπορεί να προσαρμοστεί σε διαφορετικά βιομηχανικά χαρακτηριστικά των τεμαχίων κατεργασίας (λεπτό/παχύ, ακρίβεια/τραχύ, υγιεινό/τυπικό).
Βεντούζες κενού με σφαιρική άρθρωση υψηλής ακαμψίας ZP2
Ως επαγγελματίας κατασκευαστής, είμαστε αφοσιωμένοι στο να σας παρέχουμε υψηλής ποιότητας βεντούζες κενού με σφαίρες αρμού υψηλής ακαμψίας ZP2. Τα προϊόντα μας διαθέτουν εξαιρετική σταθερότητα, καθιστώντας τα ιδιαίτερα κατάλληλα για το χειρισμό βαρέων τεμαχίων εργασίας και εκείνων με ανώμαλες επιφάνειες. Ο μοναδικός σχεδιασμός σφαιρικής άρθρωσης προσαρμόζεται αυτόματα σε κεκλιμένες επιφάνειες, βελτιώνοντας έτσι σημαντικά την αξιοπιστία αναρρόφησης. Αυτή η σειρά προϊόντων διατίθεται σε μεγάλη γκάμα μεγεθών και υλικών—συμπεριλαμβανομένων των NBR, σιλικόνης, PU, FKM και EPR—και μπορεί να προσαρμοστεί για να καλύψει τις συγκεκριμένες απαιτήσεις της εφαρμογής σας. Επιπλέον, διατίθεται ένας προαιρετικός σχεδιασμός buffer για να παρέχει ολοκληρωμένη προστασία επιφάνειας για εύθραυστα τεμάχια εργασίας.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος

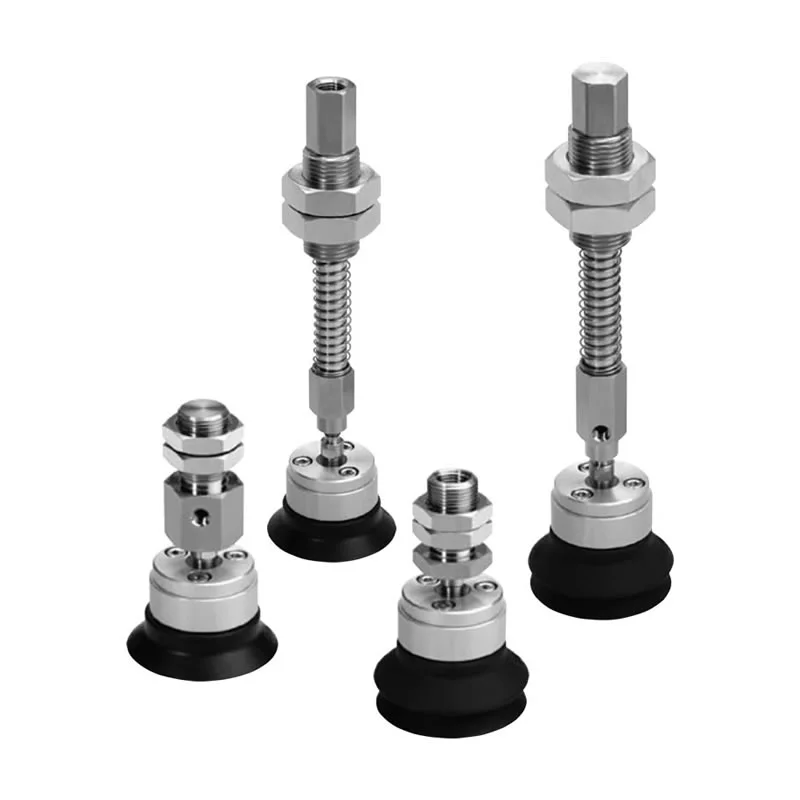

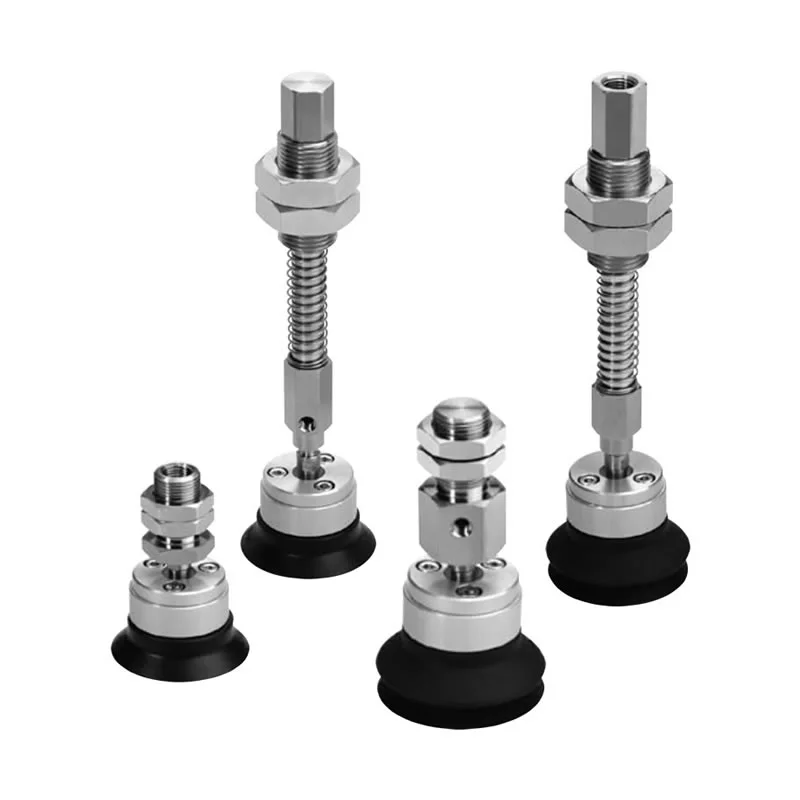

Βεντούζες κενού με σφαιρική άρθρωση υψηλής ακαμψίας ZP2
Τύπος σφαιρικής άρθρωσης βαρέως τύπου σειράς ZP2-TF με τακάκια κενού προσαρμογέα
Τύπος σφαιρικής άρθρωσης βαρέως τύπου σειράς ZP2-TF με μαξιλαράκια κενού buffer
Τύπος σφαιρικής άρθρωσης βαρέως τύπου σειράς ZP2-XF με τακάκια κενού προσαρμογέα
Τύπος σφαιρικής άρθρωσης βαρέως τύπου σειράς ZP2-XF με μαξιλαράκια κενού buffer
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Ως κατασκευαστής οικονομικά αποδοτικών, υψηλής ακαμψίας βεντούζες κενού με σφαιρικούς συνδέσμους ZP2, η Commaelec χρησιμοποιεί προηγμένες τεχνολογίες σφράγισης κενού και συγκράτησης πίεσης. Οι βεντούζες κενού υψηλής ακαμψίας με σφαιρική άρθρωση ZP2 είναι μια λαβή κενού βαρέως τύπου σχεδιασμένη για εφαρμογές χειρισμού βιομηχανικού αυτοματισμού. Είναι ειδικά σχεδιασμένο για να πιάνει τα τεμάχια εργασίας που είναι βαριά, έχουν ανώμαλες επιφάνειες ή είναι τοποθετημένα σε κλίση. Συνδυάζοντας ένα δομικό πλαίσιο υψηλής ακαμψίας με μηχανισμό σφαιρικής άρθρωσης, αυτή η βεντούζα εξασφαλίζει ισχυρή δύναμη λαβής ενώ προσαρμόζει αυτόματα τη γωνία της ώστε να προσαρμόζεται βέλτιστα στην επιφάνεια του τεμαχίου εργασίας, βελτιώνοντας έτσι τη σταθερότητα αναρρόφησης και τη λειτουργική ασφάλεια.
Βασικά Χαρακτηριστικά
Δομή υψηλής ακαμψίας:Οι βεντούζες κενού υψηλής ακαμψίας με σφαίρες συνδέσμους ZP2 είναι ιδανικές για βαρέως τύπου χειρισμό τεμαχίων εργασίας και είναι εξαιρετικά ανθεκτικές στην παραμόρφωση
Σχέδιο περιστροφής με σφαιρική άρθρωση:Προσαρμόζεται σε ανώμαλες ή κεκλιμένες επιφάνειες.
Ισχυρή αναρρόφηση:Εξασφαλίζει σταθερές και αξιόπιστες λειτουργίες χειρισμού.
Πολλαπλά μεγέθη και υλικά:Προσφέρει διαφορετικές συνθήκες λειτουργίας.
Προαιρετικός μηχανισμός απορρόφησης κραδασμών:Ελαχιστοποιεί την επίδραση επαφής και προστατεύει το τεμάχιο εργασίας.
Φόντα
Υψηλής ακαμψίας & βαρέως τύπου
Ενισχυμένη δομή σχεδιασμένη για χειρισμό βαρέων τεμαχίων χωρίς παραμόρφωση
Διατηρεί σταθερή δύναμη αναρρόφησης κατά τη συνεχή βιομηχανική λειτουργία
Κατασκευάζεται από την Commaelec με αυστηρό ποιοτικό έλεγχο για μεγάλη διάρκεια ζωής
Σχέδιο σφαιρικής άρθρωσης / περιστρεφόμενου
Επιτρέπει τη γωνιακή ρύθμιση για να ταιριάζει σε ανώμαλες ή κεκλιμένες επιφάνειες
Βελτιώνει την απόδοση στεγανοποίησης και μειώνει τη διαρροή αέρα
Ενισχύει τη σταθερότητα στο κράτημα σε πραγματικά περιβάλλοντα παραγωγής
Διαφορετικοί τύποι μαξιλαριών
Πολλαπλές δομές μαξιλαριών διαθέσιμες για να ταιριάζουν σε διαφορετικές συνθήκες τεμαχίου εργασίας
Υποστηρίζει τόσο λείες όσο και ελαφρώς ανάγλυφες επιφάνειες
Ευέλικτη επιλογή με βάση τις ανάγκες της εφαρμογής
Flat με Rib
Οι βεντούζες κενού με σφαιρική άρθρωση υψηλής ακαμψίας ZP2 είναι κατάλληλες για επίπεδες και λείες επιφάνειες, όπως μεταλλικά φύλλα και γυαλί
Ο ραβδωτός σχεδιασμός βελτιώνει τη στεγανοποίηση και αποτρέπει την ολίσθηση
Παρέχει σταθερή αναρρόφηση σε αυτοματισμούς υψηλής ταχύτητας
Φυσερό
Κατάλληλο για καμπύλες ή ανώμαλες επιφάνειες
Προσφέρει απορρόφηση κραδασμών και αντιστάθμιση ύψους
Μειώνει τα σφάλματα τοποθέτησης κατά τις εργασίες επιλογής και τοποθέτησης
Μεγάλη γκάμα υλικών
NBR:Οικονομικό και ανθεκτικό στη φθορά για γενική χρήση
Σιλικόνη:Κατάλληλο για περιβάλλοντα υψηλής θερμοκρασίας
PU:Υψηλή αντοχή για συχνές λειτουργίες
FKM:Εξαιρετική χημική αντοχή
Προσαρμοσμένα υλικά (π.χ. αντιστατικά) διαθέσιμα από την Commaelec
Μεγάλες Διαμέτρους
Οι βεντούζες κενού με σφαίρες αρμού υψηλής ακαμψίας ZP2 διατίθενται σε μεγάλη γκάμα διαμέτρων—από φ40 έως φ125—για να ικανοποιούν διαφορετικές απαιτήσεις φορτίου
Οι μεγαλύτερες διάμετροι παρέχουν ισχυρότερη δύναμη λαβής για βαριά μέρη
Εύκολη επιλογή με βάση το βάρος και την κατάσταση της επιφάνειας
Ευέλικτη Τοποθέτηση
Υποστηρίζει εσωτερικές και εξωτερικές συνδέσεις σπειρώματος
Συμβατό με προσαρμογείς και βραχίονες buffer
Επιλογές κάθετης ή πλευρικής εισόδου κενού για διαφορετικές διατάξεις
Επιλογές προσωρινής αποθήκευσης
Η προαιρετική δομή απορρόφησης κραδασμών μειώνει την κρούση κατά την επαφή
Προστατεύει εύθραυστες επιφάνειες όπως γυαλί ή επικαλυμμένα υλικά
Βελτιώνει την ασφάλεια χειρισμού και την ποιότητα των προϊόντων
Εφαρμογές
Αυτοματοποιημένες γραμμές παραγωγής και ρομποτικοί βραχίονες
Χειρισμός μεταλλικών φύλλων, υαλοπινάκων και μεγάλων εξαρτημάτων
Βιομηχανίες μπαταριών λιθίου και ηλεκτρονικών (διαθέσιμες επιλογές από ανοξείδωτο χάλυβα)
Οποιοδήποτε σενάριο που απαιτεί σταθερό κράτημα βαριών ή ανομοιόμορφων τεμαχίων εργασίας

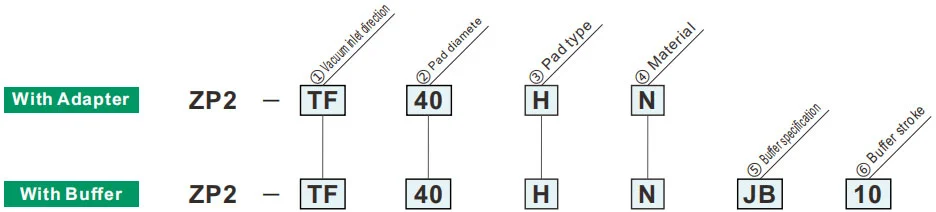

Πώς να παραγγείλετε
| ① Κατεύθυνση εισόδου κενού | |
| TF | Κατακόρυφος |
| XF | Πλευρικός |
| ②Διάμετρος μαξιλαριού | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα
| ⑥ Εγκεφαλικό επεισόδιο buffer | Διάμετρος μαξιλαριού | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 χιλιοστά | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 χλστ | ● | ● | ||||
| 50 | 50 χλστ | ● | ● | ||||
| 75 | 75 χιλιοστά | ● | ● | ||||
| 100 | 100 χλστ | — | ● | ||||
| ③Τύπος μαξιλαριού | |
| H | Επίπεδη με παϊδάκι |
| HB | Τύπος φυσούνας |
| ⑤ Προδιαγραφές buffer | |
| JB | Περιστρεφόμενο (ορείχαλκος, με δακτύλιο) |
| JF | Περιστρεφόμενο (ατσάλι, με δακτύλιο) |
Δύναμη αντιδραστικής ελατηρίου
| Σπείρωμα σύνδεσης | Ροπή σύσφιξης ±5%[N·m] | Διαδρομή buffer (mm) | Δύναμη αντίδρασης ελατηρίου[N] | ||
| ορείχαλκος, με δακτύλιο (JB) | Χάλυβας, με δακτύλιο (JF) | Στο 0 κτύπημα | Με φουλ | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
