Η αναρρόφηση κενού είναι μια βασική λύση για "ευέλικτη λαβή" στον βιομηχανικό αυτοματισμό με τέσσερα βασικά πλεονεκτήματα: μη επιβλαβής σύλληψη, προσαρμοστικότητα σε τεμάχια πολλαπλών υλικών/ανώμαλα, καθαρή και περιβαλλοντική προστασία και ευέλικτη λειτουργία. Μπορεί να προσαρμοστεί σε διαφορετικά βιομηχανικά χαρακτηριστικά των τεμαχίων κατεργασίας (λεπτό/παχύ, ακρίβεια/τραχύ, υγιεινό/τυπικό).
Συμπαγείς βεντούζες κενού ZP3
Το εργοστάσιο Commaelec διατηρεί εκτεταμένο απόθεμα έτοιμο προς αποστολή και προσφέρει επιλογές υψηλής ποιότητας σε καουτσούκ, σιλικόνη και εξειδικευμένα υλικά — συμπεριλαμβανομένων των αντιστατικών παραλλαγών. Οι βεντούζες Compact Vacuum ZP3 διαθέτουν εύρος διαμέτρου που εκτείνεται από 1,5 mm έως 16 mm. αυτά τα μικροσκοπικά εξαρτήματα έχουν σχεδιαστεί σχολαστικά ειδικά για τη βιομηχανία ηλεκτρονικών.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος
Συμπαγείς βεντούζες κενού ZP3
Συμπαγής μονάδα κενού της σειράς ZP3
Σειρά ZP3-T με αντάπτορα συμπαγή μαξιλαράκια κενού
Σειρά ZP3-T με Buffer Compact Pads Vacuum
Σειρά ZP3-Y με προσαρμογέα συμπαγή μαξιλαράκια κενού
Σειρά ZP3-Y με Buffer Compact Pads Vacuum
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος
Οι βεντούζες Compact Vacuum ZP3 είναι ειδικά σχεδιασμένες για τη βιομηχανία ηλεκτρονικών, παρέχοντας ακριβές, αξιόπιστο κράτημα για μικρά ή ευαίσθητα εξαρτήματα. Με διαμέτρους από 1,5 mm έως 16 mm, ενσωματώνονται απρόσκοπτα σε αυτοματοποιημένα συστήματα παραγωγής και ρομποτικά συστήματα.
FAQ
Τι είναι οι Τυπικές Εφαρμογές;

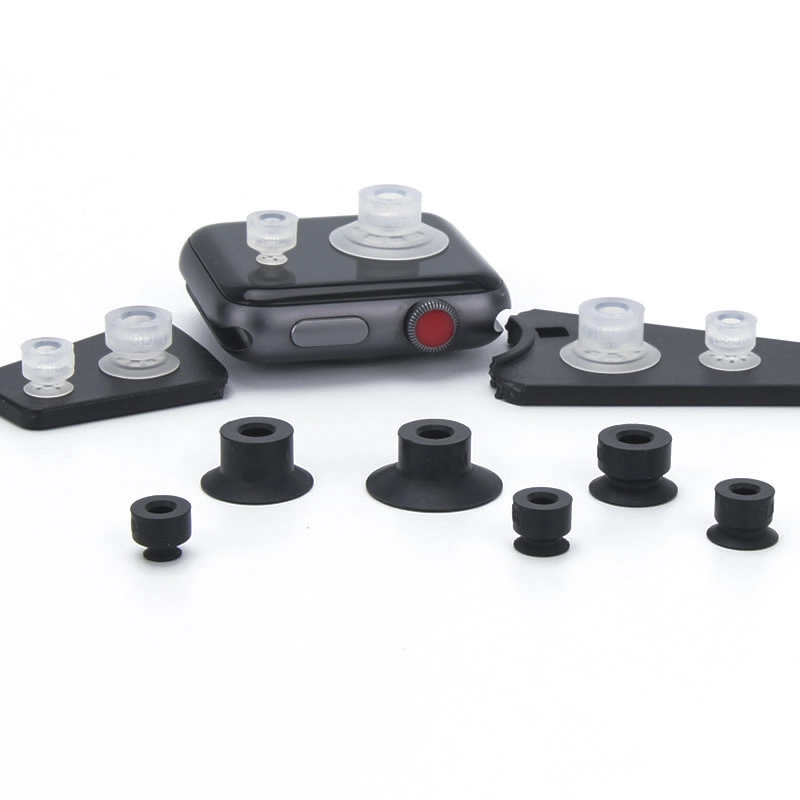

Χειρισμός μικρών ηλεκτρονικών εξαρτημάτων και κυκλωμάτων.
Μεταφορά μεταλλικών εξαρτημάτων ακριβείας και στοιχείων μπαταρίας λιθίου.
Ενσωμάτωση σε ρομποτικές γραμμές συναρμολόγησης για γρήγορες, επαναλαμβανόμενες λειτουργίες pick-and-place.
Τι είναι η σειρά ZP3P;
Μια παραλλαγή υψηλής απόδοσης του ZP3 που έχει σχεδιαστεί για αυτοματισμούς υψηλού κύκλου.
Προσφέρει πολλαπλά μεγέθη, σχήματα και επιλογές υλικών, καλύπτοντας διαφορετικές ανάγκες βιομηχανικής λαβής.
Ποια είναι η διαφορά μεταξύ ZP3 και ZP3-T;
ZP3:Τυπικό συμπαγές κύπελλο κενού για ακριβή χειρισμό.
ZP3-T:Βελτιωμένο για περιβάλλοντα υψηλής θερμοκρασίας ή χημικά ευαίσθητα, χρησιμοποιώντας εξειδικευμένα υλικά.
Βασικά χαρακτηριστικά σχεδίασης
Συμπαγές μέγεθος για στενούς χώρους εγκατάστασης.
Ευέλικτες κατευθύνσεις εισόδου κενού (κάθετες και πλευρικές).
Προαιρετικοί προσαρμογείς, βραχίονες προστασίας και αξεσουάρ από ανοξείδωτο χάλυβα.
Σχεδιασμένο για σταθερή πρόσφυση και ελάχιστη απώλεια υποπίεσης.
Ποια υλικά είναι διαθέσιμα;
Υψηλής ποιότητας καουτσούκ και σιλικόνη.
Αντιστατικές παραλλαγές για ηλεκτρονικά.
Αξεσουάρ από ανοξείδωτο χάλυβα για εφαρμογές μπαταριών λιθίου.
Ποιο σχήμα μαξιλαριού πρέπει να χρησιμοποιήσω;
Επίπεδα:Για λείες, ομοιόμορφες επιφάνειες.
Φυσούνα ή βαθύ:Για ανομοιόμορφα, ελαφρώς παραμορφωμένα ή με υφή εξαρτήματα.
Προσαρμοσμένα σχήματα:Οι βεντούζες Compact Vacuum ZP3 μπορούν να προσαρμοστούν για να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις του τεμαχίου εργασίας και στις απαιτήσεις του αυτοματοποιημένου συστήματος ολοκλήρωσης.

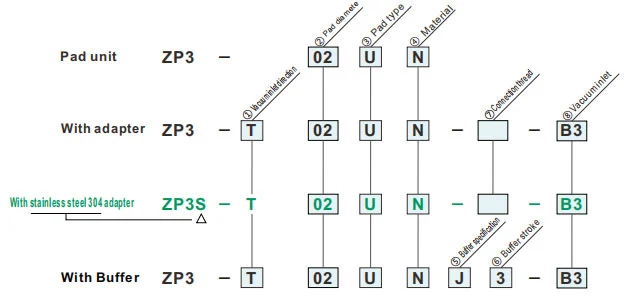

Πώς να παραγγείλετε
| ① Κατεύθυνση εισόδου κενού | ⑦Σπειρώμα σύνδεσης | ⑧Είσοδος κενού | |||||
| T | Κατακόρυφος |
|
— |
Α3Α4 |
|||
|
— |
Β3 |
|||||
|
Α6 |
Β3U404U2 |
|||||
|
— |
Β304U2U4 |
|||||
| Y | Πλευρικός |
|
Β3 |
Β304U2U4 |
|||
|
— |
Β304U2U4 |
|||||
| ②Διάμετρος μαξιλαριού (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Τύπος μαξιλαριού | |
| U | Επίπεδα |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
| ⑤Προδιαγραφές buffer | |
| J | Περιστροφικός |
| K | Μη περιστρεφόμενο |
| ⑥ Εγκεφαλικό επεισόδιο buffer | |
| 3 | 3 χιλιοστά |
| 6 | 6mm |
| ⑦Σπειρώμα σύνδεσης | |
| Α6 | M6x0,75 (Αρσενικό νήμα) |
| Β3 | M3x0,5 (θηλυκό νήμα) |
| ⑧Είσοδος κενού | |
| Α3 | M3x0,5 (Αρσενικό νήμα) |
| Α4 | M4x0.7 (Αρσενικό νήμα) |
| Β3 | M3x0,5 (θηλυκό νήμα) |
| 04 | ø4 (Τοποθέτηση με ένα πάτημα) |
| U2 | ø2 (Εφαρμογή ράβδου) |
| U4 | ø4 (Εφαρμογή ράβδου) |
Αντιδραστική δύναμη ελατηρίου
| Τύπος μαξιλαριού | Προδιαγραφές buffer | Διαδρομή buffer (mm) | Σπείρωμα σύνδεσης | Ροπή σύσφιξης ±5% [N·m] |
Δύναμη αντίδρασης ελατηρίου[N] | |
| Στο 0 κτύπημα | Με φουλ | |||||
| ø1,5~ø3,5 | J | 3,6 | Μ6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | Μ8 x0,75 | 2,0-2,5 | ||||
| Διαστάσεις τοποθέτησης προσαρμογέα |
|
Διάμετρος μαξιλαριού: ø4 ~ ø8
|
|
Διάμετρος μαξιλαριού: ø10 ~ ø16
|
| ① Κατεύθυνση εισόδου κενού | ⑦Σπειρώμα σύνδεσης | ⑧Είσοδος κενού | ||
| T | Κατακόρυφος |
|
— |
Α4Α5H5 |
|
— |
Β4Β5 |
||
|
Α10Α12 |
Β50406U2U4U6 |
||
|
— |
Β50406U2U4U6 |
||
| Y | Πλευρικός |
|
Β5 |
Β50406U2U4U6 |
|
— |
Β50406U2U4U6 |
||
| ②Διάμετρος μαξιλαριού (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Τύπος μαξιλαριού | |
| UM | Επίπεδο με αυλάκι |
| B | Φυσερό |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
| GN | Αγώγιμο NBR |
| Γ.Σ | Αγώγιμο καουτσούκ σιλικόνης |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
|
⑤Προδιαγραφές buffer
⑥ Διαδρομή προσωρινής μνήμης (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Περιστροφικός | ● | ● | ● | — | — |
| JB | Περιστρεφόμενο (με δακτύλιο) | — | — | — | ● | ● |
| K | Μη περιστρεφόμενο | ● | ● | ● | ● | ● |
| ⑦Σπειρώμα σύνδεσης | |
| Α10 | M10x1 (Αρσενικό νήμα) |
| Α12 | M12x1 (Αρσενικό νήμα) |
| Β5 | M5x0,8 (θηλυκό νήμα) |
| ⑧Είσοδος κενού | |
| Α4 | M4x0.7 (Αρσενικό νήμα) |
| Α5 | M5x0,8 (Αρσενικό νήμα) |
| H5 | M5x0,8 (Αρσενικό νήμα) |
| Β4 | M4x0,7 (θηλυκό νήμα) |
| Β5 | M5x0,8 (θηλυκό νήμα) |
| 04 | ø4 (Τοποθέτηση με ένα πάτημα) |
| 06 | ø6 (Τοποθέτηση με ένα πάτημα) |
| U2 | ø2 (Εφαρμογή ράβδου) |
| U4 | ø4 (Τοποθέτηση ραβδώσεων) |
| U6 | ø6 (Εφαρμογή ράβδου) |
Διαστάσεις (mm)
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα.
U
Επίπεδα
| Μοντέλο | øA | øB | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
|||
| ZP2 | 015 | U |
N S U F GN Γ.Σ |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Μοντέλο για αναφορά: ZP3-015UGN
Διαστάσεις τοποθέτησης προσαρμογέα
UM
Επίπεδο με αυλάκι
| Μοντέλο | øA | øB | øC | øD | E | Y | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
|||||||
| ZP3 | 04 | UM |
N S U F GN Γ.Σ |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Μοντέλο για αναφορά: ZP3-04UMGN
B
Φυσερό
| Μοντέλο | øA | øB | øC | øD | E | F | Y | |||
|
② Μπλοκ διά. |
③ Μπλοκ τύπος |
④ Μπλοκ Υλικό |
||||||||
| ZP3 | 04 | B |
N S U F GN Γ.Σ |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Μοντέλο για αναφορά: ZP3-04UMGN
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
| Τύπος μαξιλαριού | Διάμετρος μαξιλαριού (mm) | Εφαρμογή | Τυπικές επιφάνειες και σχήματα τεμαχίου | |||||||
| Επίπεδα | κυμάτισε | Πλάγιος | Διαφορετικά ύψη | Κυρτός | Ελαιώδης | |||||
|
|
|
|
|
|
|||||
| Compact P ad | Επίπεδο (U) |
|
ø1,5~ø3,5 | Για προσρόφηση τεμαχίων εργασίας με επίπεδη και μη παραμορφωμένη επιφάνεια | ⚪ | X | X | X | X | X |
| Επίπεδο με αυλάκι (UM) |
|
ø4~ø16 | Για ένα τεμάχιο εργασίας που είναι πιθανό να παραμορφωθεί | ⚪ | X | X | X | X | △ | |
| Φυσούνες (Β) |
|
ø4~ø16 | Για προσρόφηση τεμαχίων εργασίας με κεκλιμένη επιφάνεια | ⚪ | △ | ⚪ | X | △ | X | |
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
