Η αναρρόφηση κενού είναι μια βασική λύση για "ευέλικτη λαβή" στον βιομηχανικό αυτοματισμό με τέσσερα βασικά πλεονεκτήματα: μη επιβλαβής σύλληψη, προσαρμοστικότητα σε τεμάχια πολλαπλών υλικών/ανώμαλα, καθαρή και περιβαλλοντική προστασία και ευέλικτη λειτουργία. Μπορεί να προσαρμοστεί σε διαφορετικά βιομηχανικά χαρακτηριστικά των τεμαχίων κατεργασίας (λεπτό/παχύ, ακρίβεια/τραχύ, υγιεινό/τυπικό).
Βεντούζες κενού υψηλής ακαμψίας ZP
Ως κορυφαίος κατασκευαστής στην Κίνα, το εργοστάσιό μας προσφέρει προσαρμοσμένες βεντούζες κενού υψηλής ακαμψίας ZP (Ø40-125mm) για εργασίες βαρέως τύπου. Ως κορυφαίος προμηθευτής, παρέχουμε NBR, σιλικόνη και αντιστατικά υλικά με μαλακά σχέδια για τον μετριασμό των επιπτώσεων. Ιδανικό για εύθραυστες επιφάνειες και γραμμές μπαταριών λιθίου.
Κάντε κλικ και ξεκινήστε την επιλογή
》Επιστροφή στις Πληροφορίες προϊόντος
Βεντούζες κενού υψηλής ακαμψίας ZP
Μονάδα μαξιλαριών βαρέως τύπου σειράς ZP
Σειρά ZPT βαρέως τύπου με τακάκια κενού προσαρμογέα
Σειρά ZPT βαρέως τύπου με τακάκια κενού προσαρμογέα
Σειρά ZPX Βαρέως τύπου με τακάκια κενού προσαρμογέα
Σειρά ZPX Heavy-duty με Buffer Vacuum Pads
Περιγραφή
Πώς να παραγγείλετε
Προδιαγραφές / Υλικό
Εφαρμογές
Πόρος

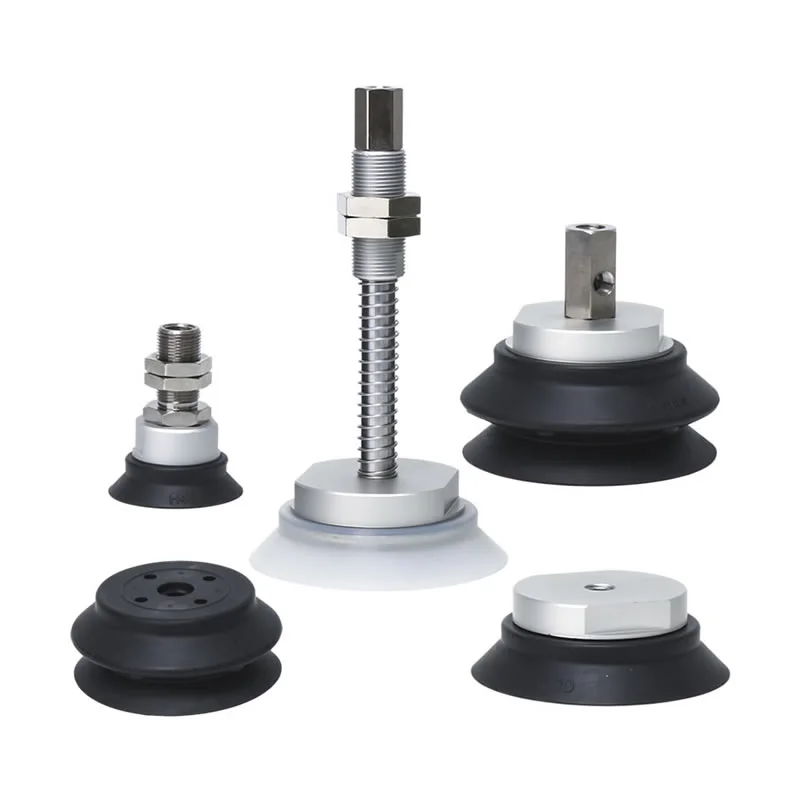

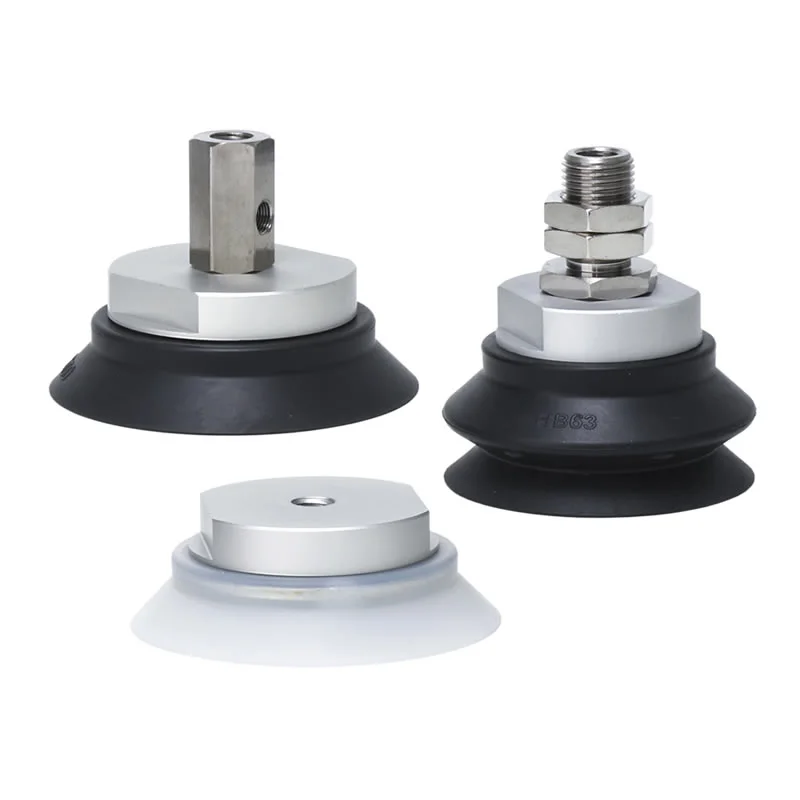

Οι βεντούζες κενού υψηλής ακαμψίας ZP αντιπροσωπεύουν μια βιομηχανική λύση λαβής ειδικά σχεδιασμένη για το χειρισμό μεγάλων, βαρέων ή εύκολα παραμορφώσιμων τεμαχίων εργασίας. Ως εξειδικευμένος κατασκευαστής στην Κίνα, έχουμε σχεδιάσει αυτό το προϊόν με ενισχυμένη δομή βάσης βεντούζας και συγκρότημα βραχίονα. Αυτό εξασφαλίζει εξαιρετική αντοχή στις πλευρικές δυνάμεις και διατηρεί ανώτερη σταθερότητα κατά τη σύλληψη βαρέων φορτίων, καθιστώντας το ένα απαραίτητο εξατομικευμένο πνευματικό εξάρτημα στον τομέα του βαρέως βιομηχανικού αυτοματισμού.
Τεχνικές Προδιαγραφές & Ευελιξία
1. Επιλογές μεγάλης διαμέτρου για μέγιστη ανύψωση
Για την ικανοποίηση διαφορετικών απαιτήσεων φορτίου, οι βεντούζες κενού υψηλής ακαμψίας ZP διατίθενται σε πολλές διαμέτρους μεγάλης κλίμακας:
φ40, φ50, φ63, φ80, φ100, και φ125mm.
Αυτά τα μεγέθη επιτρέπουν μια περιοχή επαφής υψηλού κενού, παρέχοντας την απαραίτητη ανυψωτική δύναμη για βαριά βιομηχανικά εξαρτήματα.
2. Επιλογή πολλαπλών υλικών για διαφορετικά περιβάλλοντα
Το εργασιακό περιβάλλον υπαγορεύει το υλικό. Προσφέρουμε μια ποικιλία ελαστομερών υψηλής ποιότητας για να διασφαλίσουμε ότι η βεντούζα σας ευδοκιμεί στη συγκεκριμένη εφαρμογή της:
NBR (καουτσούκ νιτριλίου):Εξαιρετική αντίσταση λαδιού για περιβάλλοντα αυτοκινήτων και μηχανουργικής κατεργασίας.
Καουτσούκ σιλικόνης:Ιδανικό για εφαρμογές σε υψηλές θερμοκρασίες και ασφάλεια για τρόφιμα.
Πολυουρεθάνη & Φθοριοκαουτσούκ:Υψηλή αντοχή στη φθορά και χημική σταθερότητα για εξειδικευμένες γραμμές βιομηχανικού καθαρισμού ή επίστρωσης.
Αντιστατικά υλικά:Κρίσιμο για ηλεκτρονική συναρμολόγηση και χειρισμό ημιαγωγών.
3. Ενσωματωμένη αντικραδασμική προστασία και τοποθέτηση
Η ασφάλεια και η ακρίβεια πάνε χέρι-χέρι. Οι βεντούζες κενού υψηλής ακαμψίας ZP προσφέρουν:
Cushioned εκδόσεις:Μετριάζει αποτελεσματικά τις δυνάμεις κρούσης κατά την επαφή, προστατεύοντας τις εύθραυστες επιφάνειες και μειώνοντας τους κραδασμούς του συστήματος.
Εκδόσεις χωρίς μαξιλάρια:Για εφαρμογές όπου είναι άκαμπτες, προτιμάται η άμεση επαφή.
Ευέλικτη τοποθέτηση:Διατίθεται με εξωτερικά ή εσωτερικά σπειρώματα και κάθετες εξόδους αναρρόφησης για να ταιριάζει στις υπάρχουσες διατάξεις μηχανημάτων σας.
Γιατί να επιλέξετε τις βεντούζες κενού υψηλής ακαμψίας της Commaelec Factory ZP;
1. Σχεδιασμός ενισχυμένης βάσης:Οι βεντούζες κενού υψηλής ακαμψίας ZP της Commaelec διαθέτουν ενισχυμένη ακαμψία στο σημείο σύνδεσης μεταξύ της βεντούζας και του εξαρτήματος, αντιστέκοντας αποτελεσματικά στις πλευρικές δυνάμεις διάτμησης.
2. Μεγάλη γκάμα μεγεθών:Διαθέσιμες σε διάφορα μεγέθη από φ40 έως φ125 mm, αυτές οι βεντούζες είναι ειδικά σχεδιασμένες για το χειρισμό βαρέων αντικειμένων όπως λαμαρίνα βαρέως τύπου, πέτρα και γυαλί μεγάλης επιφάνειας, εξασφαλίζοντας σταθερή πρόσφυση.
3. Ως προμηθευτής με δική της μονάδα παραγωγής, η Commaelec προσφέρει τρεις επιλογές υλικών:
Αντιστατικό:Σχεδιασμένο ειδικά για τις βιομηχανίες ηλεκτρονικών και ημιαγωγών για την αποφυγή ζημιών σε ευαίσθητα εξαρτήματα από στατική εκφόρτιση.
Εξαρτήματα εξολοκλήρου από ανοξείδωτο χάλυβα:Ιδιαίτερα κατάλληλο για τη βιομηχανία μπαταριών ιόντων λιθίου, ικανοποιώντας τις απαιτήσεις για υλικά χωρίς χαλκό και ψευδάργυρο, με υψηλή αντοχή στη διάβρωση και καθαριότητα.
Fluorocarbon Rubber (FKM) και EPR:Ιδανικό για χημικά περιβάλλοντα ή εργασίες σε υψηλές θερμοκρασίες (όπως ξεκαλούπωμα εξαρτημάτων που έχουν καλουπωθεί με έγχυση), προσφέροντας εξαιρετική χημική σταθερότητα και αντοχή στις καιρικές συνθήκες.

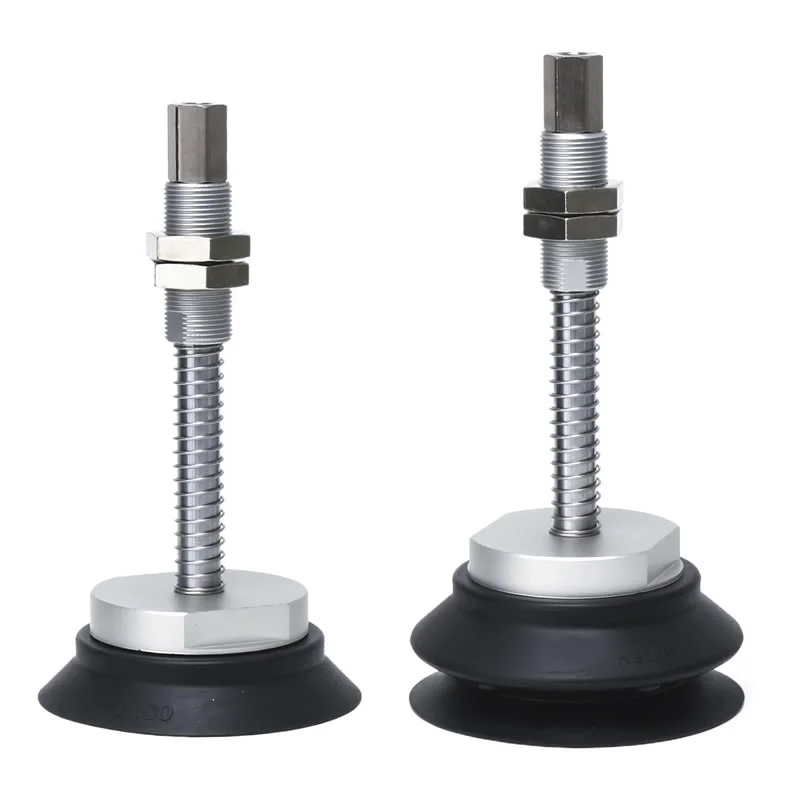

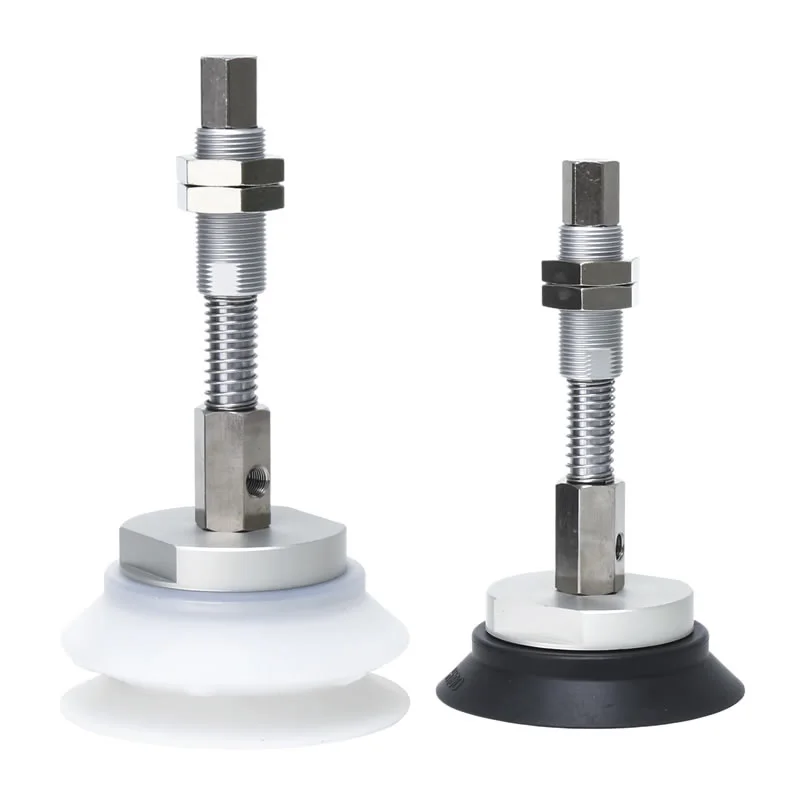

4. Τεχνολογία απορρόφησης κραδασμών ακριβείας:Διατίθεται σε Cushioned έκδοση, με εύρος διαδρομής 6mm–50mm. Όταν η βεντούζα έρχεται σε επαφή με εύθραυστες επιφάνειες (όπως το εξαιρετικά λεπτό γυαλί), ο βραχίονας αντικραδασμικής προστασίας απορροφά την ενέργεια στιγμιαίας κρούσης, μειώνοντας σημαντικά τον θόρυβο και παρατείνοντας τη διάρκεια ζωής του εξοπλισμού.
5. Λύσεις κενού πολλαπλών κατευθύνσεων:Ο βραχίονας στήριξης για βεντούζες κενού υψηλής ακαμψίας ZP υποστηρίζει διαμορφώσεις κάθετης και πλευρικής θύρας κενού, με δυνατότητα εναλλαγής εσωτερικού και εξωτερικού σπειρώματος. αυτός ο σχεδιασμός απλοποιεί σημαντικά τη χωρική διάταξη και τη διαδικασία εγκατάστασης στη διεπαφή end-of-arm tooling (EOAT).

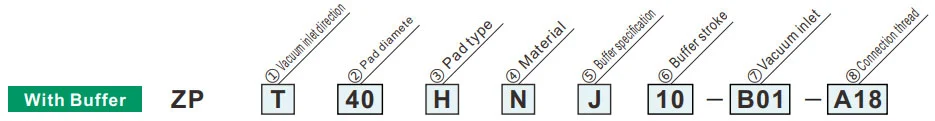

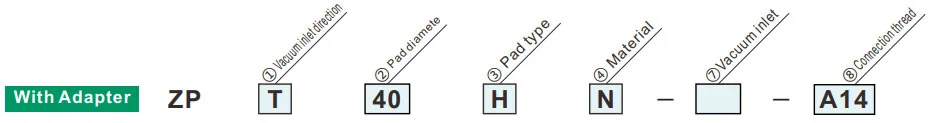

Πώς να παραγγείλετε
| ②Διάμετρος | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Τύπος μαξιλαριού | |
| H | Επίπεδη με παϊδάκι |
| HB | Τύπος φυσούνας |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα
| ① Κατεύθυνση εισόδου κενού | Διάμετρος μαξιλαριού | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Κατακόρυφος |
|
⑦ Ηλεκτρική σκούπα | Θηλυκό νήμα | Β6 | M6x1 | ● | — | — | ||||
| Β8 | M8x1,25 | ● | ● | — | |||||||||
| Β10 | M10x1,5 | ● | ● | — | |||||||||
| Β12 | M12x1,75 | — | ● | ● | |||||||||
|
Β16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Αρσενικό νήμα | Α14 | M14x1,0 | — | — | ||||||||
| Α16 | M16x1,5 | — | ● | ● | |||||||||
| X | Πλευρικός |
|
Θηλυκό νήμα | Β8 | M8x1,25 | ● | — | — | |||||
| Β10 | M10x1,5 | ● | ● | ● | |||||||||
| Β12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | Β01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Διάμετρος μαξιλαριού | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα
| ③Τύπος μαξιλαριού | |
| H | Επίπεδη με παϊδάκι |
| HB | Τύπος φυσούνας |
| ① Κατεύθυνση εισόδου κενού | |
| T | Κατακόρυφος |
| X | Πλευρικός |
| ③Τύπος μαξιλαριού | |
| H | Επίπεδη με παϊδάκι |
| HB | Τύπος φυσούνας |
| ⑤Προδιαγραφές buffer | |
| J | Περιστρεφόμενο (αλουμίνιο, χωρίς δακτύλιο) |
| JB | Περιστρεφόμενο (ορείχαλκος, με δακτύλιο) |
| JF | Περιστρεφόμενο (ατσάλι, με δακτύλιο) |
| KB | Μη περιστρεφόμενο (ορείχαλκος, με δακτύλιο) |
| ⑦Είσοδος κενού | |
| Β01 | Rc1/8 |
| ②Διάμετρος μαξιλαριού | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Υλικό | |
| N | NBR |
| S | Καουτσούκ σιλικόνης |
| U | Καουτσούκ ουρεθάνης |
| F | FKM |
Το πράσινο σύμβολο είναι προσαρμοσμένα μοντέλα
| Διάμετρος μαξιλαριού | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Εγκεφαλικό επεισόδιο buffer | 10 | 10 χιλιοστά | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 χλστ | ● | ● | ● | |||||||
| 50 | 50 χλστ | — | ● | ● | |||||||
| 75 | 75 χιλιοστά | — | ● | ● | |||||||
| ⑧Σπειρώμα σύνδεσης | Αρσενικό νήμα | 100 | 100 χλστ | — | — | ● | |||||
| Α14 | M14x1 | ● | — | — | |||||||
| Α18 | M18x1,5 | — | ● | — | |||||||
| Α22 | M22x1,5 | — | — | ● | |||||||
Αντιδραστική δύναμη ελατηρίου
| Σπείρωμα σύνδεσης | Ροπή σύσφιξης±5%[N·m] | Διαδρομή buffer (mm) | Δύναμη αντίδρασης ελατηρίου[N] | |||
| Αλουμίνιο (J) | ορείχαλκος, με δακτύλιο (JB/KB) | Χάλυβας, με δακτύλιο (JF) | Στο 0 κτύπημα | Με φουλ | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Υλικό και Χαρακτηριστικά Μαξιλαριού
⚪: Μικρή ή καθόλου επιρροή △: Μπορεί να χρησιμοποιηθεί ανάλογα με τις συνθήκες X: Μη κατάλληλο
|
Υλικό
Χαρακτηριστικά
|
Σύμβολο | Δυρόμετρο HS (±5°) |
Χρώμα του καουτσούκ |
Λειτουργικός θερμοκρασία εύρος (°C) |
Ελαιο αντίσταση βενζίνη |
Ελαιο αντίσταση βενζόλιο |
Βάση αντίσταση |
Οξύ αντίσταση |
Καιρική ικανότητα | Οζο αντίσταση |
Τριβή αντίσταση |
Αδιάβροχος | Διαλυτικό μέσο αντίσταση (Βενζόλιο, τολουόλιο) |
Εφαρμογή |
| NBR | N | 50 | Μαύρος | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Μεταφορά γενικής εργασίας, Κυματοειδές χαρτόνι, Πλάκα καπλαμά, Πλάκα σιδήρου και άλλα |
| Καουτσούκ σιλικόνης | S | 45-50 | Λευκό | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός, Αφαίρεση από χύτευση, Λεπτή εργασία, Επεξεργαστής τροφίμων |
| Καουτσούκ ουρεθάνης | U | 50-60 | Καστανός | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Κυματοειδές χαρτόνι, πλάκα σιδήρου, πλάκα καπλαμά |
| FKM | F | 60 | Μαύρος | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Χημική εργασία |
| Αγώγιμο NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Γενική εργασία ημιαγωγών (αντίσταση στατικού ηλεκτρισμού) | |
| Αγώγιμο λάστιχο σιλικόνης | Γ.Σ | 50-60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Ημιαγωγός (στατικός ηλεκτρισμός) |
Ο παραπάνω πίνακας καλύπτει μόνο τα γενικά χαρακτηριστικά των θεματικών υλικών από καουτσούκ. Το μπλε σύμβολο είναι προσαρμοσμένα μοντέλα.
Περίγραμμα εφαρμογής πνευματικών εξαρτημάτων (βεντούζα κενού) σε διάφορους βιομηχανικούς τομείς
I. Βασικές δυνάμεις
II. Εξαγωγή εφαρμογών ανά κλάδο
Α. Ιατρική και ιατρική βιομηχανία
A.1: Βασικές απαιτήσεις:Καθαρό και χωρίς ρύπανση (συμβατό με FDA/GMP), απαλό και μη βλαβερό και πρόληψη διασταυρούμενης μόλυνσης
A.2 Βασικά σενάρια:
1. Φαρμακευτική συσκευασία: φιάλη φαρμάκου / φαρμακευτικό πιάτο / παραλαβή σακούλας έγχυσης (βεντούζα σιλικόνης ποιότητας τροφίμων, χωρίς αποβολή σωματιδίων)
2. Συναρμολόγηση ιατρικών συσκευών: χειρουργικά εργαλεία/ιατρικοί καθετήρες/τεμάχια χειρισμού προσθετικών (ρυθμιζόμενη αρνητική πίεση, προστασία από παραμόρφωση)
3. Βιολογικό εργαστήριο: τρυβλίο Petri/σωλήνας φυγοκέντρησης/μεταφορά κάρτας αντιδραστηρίου (ανθεκτικό σε χημικά, συμβατό με αποστειρωμένα υλικά)
Β. Βιομηχανία ηλεκτρονικών και ημιαγωγών
Β.1 Βασικές απαιτήσεις:αντιστατικό (106-10111Ω), τοποθέτηση ακριβείας (σφάλμα ≤0,01mm), αντίσταση στις γρατσουνιές
Β.2 Βασικά σενάρια:
1. Τσιπ/Ημιαγωγός: χειρισμός γκοφρέτας, συσκευασία τσιπ (πορώδης κεραμική/αντιστατική βεντούζα σιλικόνης, ομοιόμορφη αρνητική πίεση για αποφυγή ρήξης)
2. PCB/Εξαρτήματα: Εύκαμπτο PCB, μικροεξαρτήματα (αντιστάσεις 0402) επιφανειακά τοποθετημένα (λεπτές βεντούζες σιλικόνης/τζελ/μικρο βεντούζες για αποφυγή τσαλακώματος/σχίσιμο)
3. Οθόνη: οθόνη LCD/OLED, λαβή από γυαλί αφής (υψηλό διαφανές υλικό, χωρίς λεκέδες και γρατσουνιές)
Γ. Αυτοκινητοβιομηχανία και ανταλλακτικά αυτοκινήτων
Γ.1 Βασικές απαιτήσεις:μεγάλη αναρρόφηση (μονός δίσκος αναρρόφησης ≥500N), προσαρμογή πολλαπλών προδιαγραφών (μέταλλο/πλαστικό/γυαλί), αντιολισθητικό
Γ.2 Βασικά σενάρια:
4. Κατασκευή αμαξώματος: συγκόλληση χειρισμού χαλύβδινων πλακών / πλαισίου πόρτας (λάστιχο μεγάλης διαμέτρου / σειρά κυπέλλων πολλαπλών βεντούζες, αντιολισθητική υφή)
5. Γυαλί / Εσωτερικό: Τοποθέτηση παρμπρίζ, μεταφορά επιφάνειας δερμάτινου καθίσματος (βεντούζες σιλικόνης / σφουγγάρι ανθεκτική στη θερμοκρασία, προστασία από παραμόρφωση)
6. Ανταλλακτικά: σώμα κυλίνδρου κινητήρα / λαβή περιβλήματος κιβωτίου ταχυτήτων (κενό + μηχανικό κλείδωμα, κατά της πτώσης)
Δ. Βιομηχανία τροφίμων και συσκευασίας
Δ.1 Βασικές απαιτήσεις:Υλικό ποιότητας τροφίμων (πιστοποίηση FDA), εύκολο στο καθάρισμα, ανθεκτικό στη σύνθλιψη
Δ.2 Βασικά σενάρια:
1. Χειρισμός τροφίμων: αρτοσκευάσματα / φρέσκο κρέας / διαλογή φρούτων (βεντούζα με σφουγγάρι χαμηλής αναρρόφησης, άοσμο και εύκολο στο πλύσιμο)
2. Αυτοματισμός συσκευασίας: άνοιγμα σακούλας συσκευασίας, χύτευση αποστειρωμένου χαρτοκιβωτίου (στατική απομάκρυνση/αναρρόφηση πολλαπλών σημείων, κατάλληλη για λεπτή/σκληρή συσκευασία)
Ε. Βιομηχανία Logistics και αποθήκευσης
Ε.1 Βασικές απαιτήσεις:αποτελεσματική προσαρμογή (πολλαπλές προδιαγραφές εμπορευμάτων), σταθερή πίεση, κατά της πτώσης
Ε.2 Βασικά σενάρια:
1. Χειρισμός χαρτοκιβωτίων: Διαλογή χαρτοκιβωτίων ηλεκτρονικού εμπορίου (ρυθμιζόμενη διάταξη αναρρόφησης, πίεση κενού)
2. Πλάκα/ρολό: Μεταφορά ρολού ξύλινης σανίδας/πλαστικής μεμβράνης (μακριά λωρίδα/δακτυλιοειδής βεντούζα, ομοιόμορφη προσρόφηση για αποφυγή μετατόπισης)
ΣΤ. Νέα ενέργεια και ειδικές βιομηχανίες
F.1 Νέα ενέργεια (μπαταρία λιθίου/pv):
1. Πλάκα μπαταρίας λιθίου (αντιστατική πορώδης βεντούζα, αντισκόνη), φωτοβολταϊκό γυαλί (μεγάλη βεντούζα σιλικόνης αναρρόφησης, χωρίς γρατσουνιές)
ΣΤ.2 Εκτύπωση και χαρτί
1. Σύλληψη χαρτιού/έντυπου υλικού (απορροφητικό υλικό χαρτιού, ελαφρά αρνητική πίεση για αποφυγή σχίσιμου και μόλυνσης μελανιού)
III. Περίληψη της λογικής προσαρμογής του πυρήνα
| Χαρακτηριστικά τεμαχίου εργασίας | Πρόγραμμα προσαρμογής πιπέτας | Αντίστοιχα σενάρια κλάδου |
| Λεπτό / Εύθραυστο / Ακρίβεια | Σιλικόνη/κεραμικό υλικό, μικροαρνητική πίεση, ακροφύσιο μικροαναρρόφησης | Ηλεκτρονικοί ημιαγωγοί, φαρμακευτικά προϊόντα |
| Βαριά αντικείμενα / Μεγάλο μέγεθος | Υλικό από καουτσούκ, βεντούζα μεγάλης διαμέτρου, σειρά πολλαπλών βεντούζες | Αυτοκίνητα, πάνελ logistics |
| Υγεία/Πρόληψη της ρύπανσης | Σιλικόνη ποιότητας τροφίμων/ιατρικών προϊόντων, δομή που καθαρίζεται εύκολα | Φάρμακο, φαγητό |
| Μαλακές / ακανόνιστες επιφάνειες | Υλικό σφουγγαριού, παραμορφώσιμη βεντούζα | Εσωτερικοί χώροι αυτοκινήτων, φαγητό |
| Απαιτήσεις αντιστατικών | Αντιστατική σιλικόνη, υποβοηθούμενη από ιόντα | ηλεκτρονικός ημιαγωγός |
